레이블 위치지정 및 방향 설정을 사용하여 피쳐 지오메트리에 상대적으로 레이블 위치를 지정할 수 있습니다. 이러한 설정은 피쳐의 시작 점, 중간 점 또는 끝 점을 참조하여 문자 상자 삽입 점의 위치를 설정합니다.
데이터 모형: 레이블의 위치지정 및 방향 정의

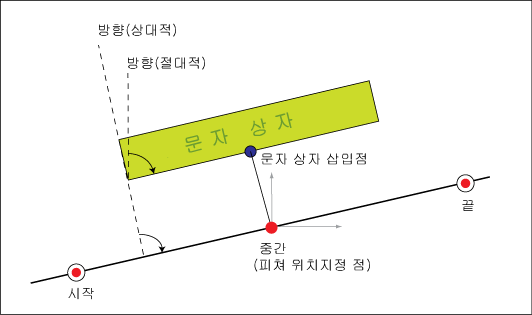

위치지정 값은 피쳐에 상대적으로 문자 상자 삽입 점의 위치를 지정합니다.
선 위에 시작 점, 중간 점 또는 끝 점을 클릭하여 피쳐 위치지정 점(참조)을 지정합니다.
- 두 개 이상의 세그먼트가 있는 선의 경우 중간은 (세그먼트 수가 홀수인 경우) 중간 세그먼트의 중간이거나 (세그먼트 수가 짝수인 경우) 중간 다음 세그먼트의 중간입니다.
- 점의 경우 참조는 점입니다.
- 폴리곤의 경우 참조는 중심입니다.
레이블 특성 대화상자에서 위치지정 간격띄우기 값에 대해 다음 중 하나를 선택합니다.
- 절대: 실제 동쪽 및 북쪽과 관련하여 문자 상자 삽입 점의 위치를 지정합니다.
- 상대: 피쳐 방향에 수직이 되는 선과 관련하여 문자 상자 삽입 점의 위치를 지정합니다.
북향 및 동향 값을 입력하여 피쳐 위치지정 점에서부터 다음 문자 삽입 접까지의 간격띄우기를 지정합니다.
- 예를 들어 위 그림의 절대 간격띄우기 값은 대략 dY = - 1(동향); dX = 2(북향)입니다.
- 예를 들어 위 그림의 상대 간격띄우기 값은
대략 dY = 0(동향), dX = 3(북향)입니다.
방향 값은 문자 상자의 회전 각도를 지정합니다. 다음 중 하나를 선택합니다.
- 절대 방향: 실제 북쪽을 참조합니다. 예를 들어 위 그림의 값은 대략 90 Gon입니다.
- 상대 방향: 피쳐 지오메트리에 수직이 되는 선을 참조합니다. 예를 들어 그림 22의 값은 대략 100 Gon입니다. 점인 경우 이 값은 가능한 저장된 방향을 참조합니다.
