지하 네트워크의 경우, 횡단은 데이터 획득 시 세그먼트, 덕트 및 컨덕터 간 관계 관리를 간소화합니다. 횡단은 다음 전기 요소의 횡단 뷰를 제공합니다.

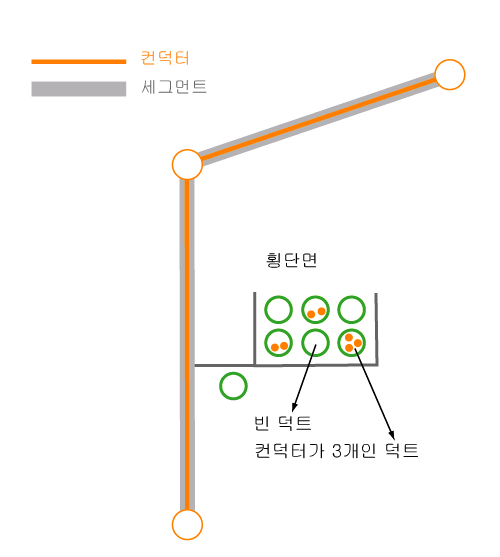

- 세그먼트—세그먼트 횡단은 지하 네트워크 세그먼트에 놓여 있는 덕트와 컨덕터를 표시합니다. 횡단에서 컨덕터와 덕트를 편집할 수 있습니다. 예를 들어, 세그먼트 안에 덕트를 배치하거나 배치된 덕트를 제거할 수 있으며, 덕트 안에 컨덕터를 배치하거나 배치된 컨덕터를 제거할 수 있습니다.
지하 분산형에서는 세그먼트가 트렌치에 해당합니다. 고가 전송형에서는 세그먼트에 상응하는 물리적 형태가 없습니다. 세그먼트는 전신주에 부착된 컨덕터의 경로를 정의합니다. 세그먼트 횡단에는 컨덕터 배치에 도움이 되는 스냅점이 포함됩니다.
- 전신주와 전기탑—전신주나 전기탑 횡단은 전신주나 전기탑과 연관된 컨덕터 스냅점을 표시합니다. 이 뷰는 하늘에서 내려다 본 전신주나 전기탑의 모습입니다.
또한, 연장된 횡단은 전신주나 전기탑(북쪽이나 동쪽을 향함)의 고도 뷰에 사용할 수 있습니다.
주:
전기 NA에서 세그먼트와 컨덕터는 형상과 함께 저장되며 덕트는 형상이 없는 속성 피쳐 클래스입니다. 횡단을 사용하여 지도에 모든 요소를 제공할 수 있습니다.
