엔터프라이즈 산업 모형 점 및 선 피쳐를 처리하는 경우 정점과 점이 어떻게 다른지 알고 있어야 합니다.
- 정점: 선 피쳐의 구성요소로, 좌표가 선 피쳐와 함께 저장됩니다.
- 점: 피쳐이며, 기본적으로 선에 독립적입니다. 모든 선에는 시작점에 정점이 있지만 반드시 점 피쳐를 갖는 것은 아닙니다.
다음 기능에서는 선과 점 피쳐 간의 관계를 고려합니다. 이러한 기능을 사용하여 네트워크 지오메트리의 일관성을 개선하거나, 올바른 위상 관계를 작성하거나 측정으로 인한 부정확성을 조정할 수 있습니다.
기존 점을 선 피쳐에 삽입할 수 있으며 선택적으로 기존 선을 두 개의 선 피쳐로 분할할 수 있습니다.
선 피쳐에서 기존 점을 추출하고 두 개의 기존 선을 하나로 연결할 수 있습니다.
주:
이러한 기능은 Autodesk 명령행에서만 제어됩니다.
|
아이콘 |
설명 |
 |
공차 내에 있는 기존 점을 선 피쳐에서 정확하게 이동하려면 점 삽입을 사용합니다. |
 |
점을 선에서 제거하고 데이터베이스에서 삭제하려면 점 추출을 사용합니다. 분할 공차 내에서 점이 직선에 있는 경우에만 이 점을 제거할 수 있습니다. |

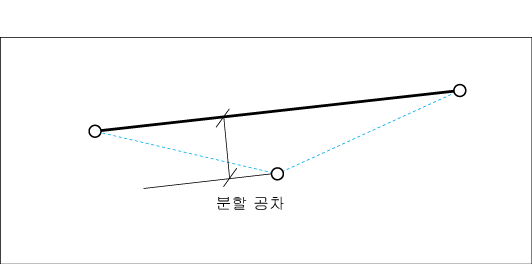

점은 분할 공차 내에 있는 경우에만 삽입하거나 추출할 수 있습니다.
