템플릿을 사용하지 않고 플롯을 작성하려면
- 유지 관리 작업공간에서 엔터프라이즈 산업 모형 프로젝트 를 엽니다.
- 그래픽을 생성하고 관심 영역으로 줌합니다.
- 산업 모형 탐색기에서 다음 방법 중 하나를 사용하여 플롯 탐색기를 표시합니다.
- 출력 탭 > 플롯 패널 > 플롯 탐색기
를 클릭합니다. - 산업 모형 탐색기에서 플롯 탐색기를 클릭합니다.
플롯 탐색기 창이 열리고 플롯 라이브러리를 표시합니다. 플롯 라이브러리에는 플롯 템플릿 및 사용자가 저장한 플롯이 포함됩니다.
- 출력 탭 > 플롯 패널 > 플롯 탐색기
- 다음 방법 중 하나를 사용하여 플롯 - 새로 만들기 대화상자를 표시합니다.
- 출력 탭 > 플롯 패널 > 새 정의 플롯
을 클릭합니다. - 플롯 라이브러리 하단에서 새로 플롯을 클릭합니다.
- 플롯 라이브러리 노드 또는 템플릿을 마우스 오른쪽 버튼으로 클릭한 후 새로 플롯을 클릭합니다.
- 출력 탭 > 플롯 패널 > 새 정의 플롯
- 플롯 - 새로 만들기 대화상자에서 플롯 템플릿에 대해 없음 - (빈 배치)를 클릭합니다.
- 다음을 지정합니다.
- 기본 프린터: 리스트에서 프린터를 선택합니다. 이 플롯을 사용할 때마다 프린터를 지정하지 않으려면 없음을 선택하지 마십시오. 없음 옵션은 실제 프린터가 아니며 플롯을 프린터로 보내기 위해 사용할 수 없습니다.
- 용지 형식: 리스트에서 용지 크기를 선택하고 가로 또는 세로 방향을 나타내는 아이콘을 클릭합니다.
- 이 플롯에 기존 스타일 사용: 드문 경우지만 이 리스트에서 기존 AutoCAD 스타일 시트를 선택할 수 있습니다. 그러나 플롯 모양은 AutoCAD Map 3D 화면표시 관리자에 정의된 화면표시 모형에 의해 정의됩니다. 대부분의 경우 이 옵션은 비워둡니다.
- 플롯 화면표시 모형: 플롯에 적용할 화면표시 스타일 세트가 포함된 TBDM 파일을 선택합니다. 이 화면표시 모형은 지도가 아니라 플롯 요소에 사용되는 모형입니다. 샘플 플롯 화면표시 모형 Plot.tbdm이 기본적으로 기본 화면표시 모형 리포지토리에 설치됩니다.
- 플롯 정의 저장 - 이름: 플롯의 이름을 입력합니다.
- 플롯 정의 저장 - 위치: 기본적으로 플롯은 플롯 라이브러리\플롯 하위 폴더에 저장됩니다. 하위 폴더를 작성하고 플롯을 이 하위 폴더 중 하나에 저장하려면 찾아보기를 클릭하고 사용할 하위 폴더를 선택합니다.
- 고급: 고급 화살표를 클릭하고 플롯의 초기 축척 및 초기 원점을 지정합니다.
여기서 지정된 축척 및 원점은 플롯에 포함된 지도에 사용되지 않습니다. 이러한 값은 문서의 유효한 범위 및 해당하는 경우 공간 참조 시스템 내 초기 템플릿 피쳐를 작성하기 위해서만 사용됩니다.
- 플롯을 미리 보고 작성하려면 배치 그리기를 클릭합니다.
이 버튼은 플롯에 대한 설정을 완료하기 전까지 회색입니다. 회색으로 남아 있는 경우 고급 설정이 비어 있지 않은지 확인합니다.
AutoCAD Map 3D가 플롯을 작성하고 편집 모드에서 엽니다. 지도 자리 표시자 및 다른 요소를 모형 공간의 플롯에 추가합니다. 플롯 요소에 대한 설명은 플롯 템플릿 요소를 참고하십시오.
- 지도 자리 표시자를 배치에 추가합니다.
- 플롯 탐색기 작업 창에서 지도 자리 표시자를 마우스 오른쪽 버튼으로 클릭하고 사각형 디지타이즈를 선택합니다. (AutoCAD OSNAP을 끄고 지도 자리 표시자를 원하는 대로 배치합니다.)
- 도면에서 지도 자리 표시자 사각형의 왼쪽 아래 점을 배치할 부분을 클릭한 다음 오른쪽 상단 구석을 배치할 부분을 클릭합니다.

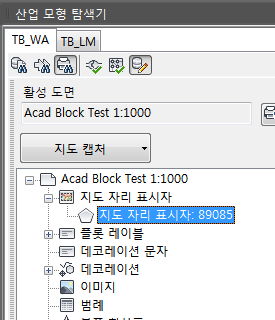

새 지도 자리 표시자 피쳐도 플롯 탐색기의 지도 자리 표시자 노드 아래 표시됩니다.
- 지도를 캡처합니다.
플롯 탐색기 작업 창의 지도 자리 표시자 노드 아래에서 방금 작성한 새 지도 자리 표시자를 선택합니다. 지도 캡처를 클릭합니다.
- 레이블을 템플릿에 추가합니다.
예를 들어, 캡처된 지도 축척을 표시하는 제목과 레이블을 추가합니다.
- 플롯 탐색기에서 작성 가능한 레이블 유형을 보려면 플롯 레이블을 엽니다.
- 레이블 유형을 마우스 오른쪽 버튼으로 클릭하고 디지타이즈를 선택합니다.
- 템플릿 도면에서 레이블 삽입점 및 방향을 지정합니다. 다른 모든 레이블 설정은 선택한 화면표시 모형에 의해 정의됩니다.
- ENTER 또는 ESC 키를 눌러 명령을 완료합니다.
레이블 피쳐가 플롯 탐색기의 관련 플롯 레이블 노드 아래 추가됩니다.
- 선택적으로 이미지 자리 표시자를 추가합니다. 주: 이미지 자리 표시자, 북쪽 화살표, 범례 및 축척 막대의 경우 이미지의 표현은 선택한 화면표시 모형에 의해 결정됩니다. 저장된 블록을 사용하기 위해 화면표시 모형을 구성할 수 있습니다. 사용하는 블록은 피쳐 속성에 따라 다릅니다. 플롯과 템플릿은 모두 같은 화면표시 모형을 사용합니다. 예를 들어, 화면표시 모형에서 축척 막대에 사용할 AutoCAD 블록을 지정하고 사용자가 템플릿의 축척 막대 점을 디지타이즈하는 경우 도면에 (점 대신) 축척 막대 블록이 표시됩니다.
- 이미지를 마우스 오른쪽 버튼으로 클릭하고 점 디지타이즈를 선택합니다.
- 템플릿 도면에서 이미지 블록에 대한 삽입점을 클릭합니다.
- 범례를 추가합니다.
- 범례를 마우스 오른쪽 버튼으로 클릭하고 점 디지타이즈를 선택합니다.
- 템플릿 도면에서 범례에 대한 삽입점을 클릭합니다.
- 북쪽 화살표를 추가합니다.
- 북쪽 화살표를 마우스 오른쪽 버튼으로 클릭하고 점 디지타이즈를 선택합니다.
- 템플릿 도면에서 북쪽 화살표에 대한 삽입점을 클릭합니다. 이 블록을 지도 자리 표시자의 상단에 배치하는 경우 도면에 포개진 것으로 표시됩니다(화면표시 모형에서 이 위치를 그리기 순서로 지정한 경우)
- 축척 막대를 추가합니다.
- 축척 막대를 마우스 오른쪽 버튼으로 클릭하고 점 디지타이즈를 선택합니다.
- 템플릿 도면에서 축척 막대에 대한 삽입점을 클릭합니다. 이 블록을 플롯 축척 요소 바로 위 또는 아래에 배치할 수 있습니다.
- 요소를 조정하려면 요소를 선택하고 리본의 홈 탭에서 속성을 클릭합니다. 속성 대화상자에서 양식 탭을 사용하여 원하는 내용을 변경합니다.
- 지도 자리 표시자, 데코레이션 선 및 데코레이션 폴리곤 피쳐의 크기를 변경할 수 있습니다.
- 이 템플릿에서 플롯을 작성하는 경우 템플릿의 지도 자리 표시자에 대해 정의된 값을 수정할 수 없습니다. 첫 번째(기본) 지도 자리 표시자에 대해서만 그리드 및 십자선 설정을 정의할 수 있습니다. 이러한 항목이 템플릿에서 정의되지 않은 경우 이 템플릿에서 작성한 플롯에서 설정할 수 없습니다.
- 그리드 및 그리드 선을 추가하려면 플롯 라이브러리에서 자리 표시자를 마우스 오른쪽 버튼으로 클릭하고 양식 표시를 클릭합니다. 지도 자리 표시자 양식에서 상세사항 탭을 클릭합니다. 그리드 및 그리드 선 아래에서 그리드 설정을 지정합니다.
- 레이블의 문자는 레이블의 상위 피쳐에 의해 결정됩니다. 예를 들어, 플롯의 이름을 수정하면 기존 플롯-이름-레이블이 변경됩니다. 데이터 모형: 레이블을 참고하십시오.
- 이미지, 범례, 북쪽 화살표 및 축척 막대의 경우 방향과 유형을 변경할 수 있습니다.
이미지, 북쪽 화살표 및 축척 막대와 같은 점 피쳐의 경우 미리 정의된 유형이 존재하면 선택할 수 있습니다. 이러한 유형은 엔터프라이즈 산업 모형 도메인 테이블에 의해 결정됩니다. 미리 정의된 유형을 선택하는 경우 특정 블록을 가진 각 점 피쳐에 스타일을 지정하도록 화면표시 모형을 구성할 수 있습니다. 아래 "특정 AutoCAD 블록을 사용하여 축척 막대 점 스타일 지정"의 예를 참고하십시오.
- 템플릿에 요소를 추가했으면 플롯 탐색기 작업 창 하단의 닫기를 클릭하여 편집 모드를 종료합니다.
새 플롯 정의가 플롯 탐색기에 표시됩니다.
- 플롯을 템플릿에 지정된 프린터로 보내려면 다음 작업 중 하나를 수행합니다.
- 플롯 라이브러리 하단의 플롯을 클릭합니다.
- 플롯을 마우스 오른쪽 버튼으로 클릭한 후 플롯을 클릭합니다.
AutoCAD 플롯 대화상자가 표시됩니다.
