연습 3: 도로 도면층 추가 및 스타일 지정

플러드 영역 내에 있는 엔터프라이즈 영역의 구역을 볼 수 있습니다. 그러나 도로 지도가 없으면 특정 도로를 식별하기 힘듭니다. 이 학습에서는 도로 도면층을 추가하고 해당 도면층에 도로 이름으로 레이블을 지정합니다. 그러면 플러드 영역의 도로를 더욱 쉽게 식별할 수 있습니다.

주:

이 연습에서는 연습 2: 중첩을 사용하여 두 도면층 비교에서 작성하고 수정한 AnalyzeMapOverlay.dwg 지도를 사용합니다.

지도에 도로를 추가하려면

1. 홈 탭데이터 패널연결 을 클릭합니다.
2. 데이터 연결 윈도우의 공급자별 데이터 연결 아래에서 SHP 연결 추가를 선택합니다.
3. 소스 파일 또는 폴더 필드 옆에 있는 을 클릭하고 샘플 파일을 복사한 폴더를 탐색합니다.
4. 열기 대화상자에서 ROADS.SHP를 선택하고 열기를 클릭합니다.
5. 데이터 연결 윈도우에서 연결을 클릭합니다.
6. 데이터 연결 윈도우에서 지도에 추가를 클릭합니다.
7. 데이터 연결 윈도우를 닫습니다.

지도에 도로 스타일을 지정하려면

1. 화면표시 관리자에서 도로 도면층을 선택하고 스타일을 클릭합니다.
2. 스타일 편집기에서 스타일 항목을 클릭합니다.
3. 스타일 선 대화상자에서 도로 색상을 검은색으로 변경합니다. 적용을 클릭한 다음 닫기를 클릭합니다.
4. 스타일 편집기에서 피쳐 레이블 항목을 클릭합니다.
5. 레이블 추가를 클릭합니다.
6. 문자 내용에서 ST_NAME을 선택합니다. 적용을 클릭한 다음 닫기를 클릭합니다.
7. 스타일 편집기를 닫습니다.

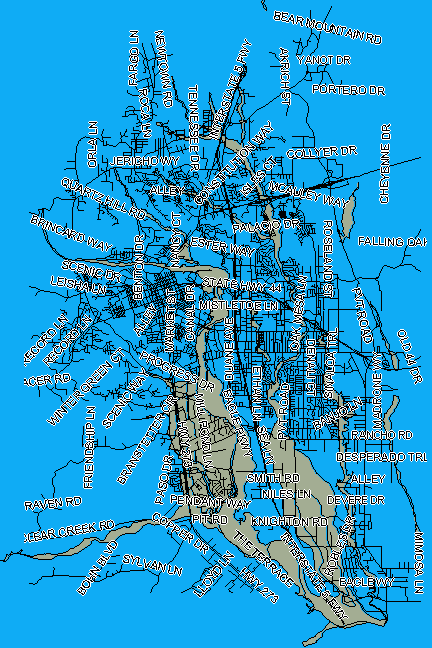

도로에 도로 이름이 표시되고 중첩 도면층의 맨 위에 도로가 놓입니다.

튜토리얼을 계속 보려면 연습 4: 비상 대응 점 추가로 이동합니다.
