조회 3: 객체 조회

그리기 조회를 통해 부착된 세 개 도면에서 도면 객체를 조회하여 지도에 추가할 수 있습니다.

주: 이 연습에서는 연습 1: 새 지도 작성에서 작성한 지도를 사용합니다.

객체를 조회하려면

1. 작업 창의 지도 탐색기 탭에서 현재 조회를 두 번 클릭합니다.

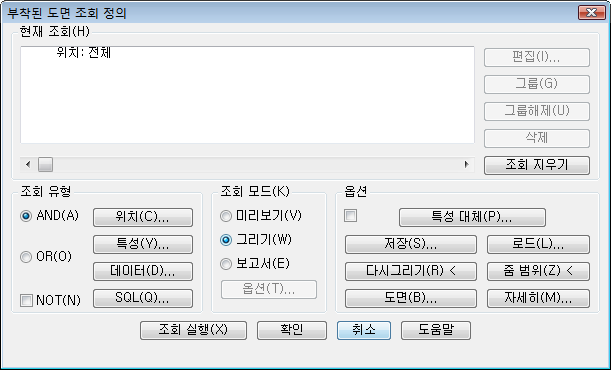

2. 부착된 도면의 조회 정의 대화상자의 조회 유형 아래에서 다음을 수행합니다.
   • 위치를 클릭합니다.
   • 경계 유형이 전체로 설정되어 있는지 확인합니다.
   • 확인을 클릭합니다.
   • 조회 모드에서 그리기를 선택합니다.


     부착된 도면에서 객체를 조회합니다.

   • 조회 실행을 클릭합니다.
3. 뷰 탭탐색 패널줌 드롭다운범위 찾기를 클릭합니다. 지도가 데이터의 중심에 옵니다.
4. 지도 이름을 지정하고 지도를 저장합니다.
   • 저장을 클릭합니다.
   • 튜토리얼 데이터가 저장된 폴더를 탐색합니다.
   • 지도 파일의 이름을 ObjectClass.dwg로 지정합니다.
   • 저장을 클릭합니다.

이번 연습 내용

정의한 객체 클래스 정의 파일을 사용하는 지도를 작성했습니다. 객체를 새 지도에 조회했습니다.

튜토리얼을 계속 보려면 학습 5: 객체 클래스를 사용하여 객체 작성 및 편집으로 이동합니다.
