연습 3: 지표면 위에 도면층 추가

3D 지표면이 들어 있는 지도에 벡터 피쳐를 추가할 수 있습니다. 3D에서 지도를 표시하면 AutoCAD Map 3D가 자동으로 3D 지표면에 벡터를 드레이핑합니다.

주:

이 연습에서는 이전 연습에서 작성하고 수정한 AnalyzeMap1.dwg 지도를 사용합니다.

지도에 도로를 추가하려면

1. 홈 탭데이터 패널연결 을 클릭합니다.
2. 데이터 연결 윈도우의 공급자별 데이터 연결 아래에서 SHP 연결 추가를 선택합니다.
3. 소스 파일 필드 옆에 있는 버튼을 클릭하고 샘플 파일을 복사한 폴더를 찾습니다.
4. 열기 대화상자에서 ROADS.SHP를 선택하고 열기를 클릭합니다.
5. 데이터 연결 윈도우에서 연결을 클릭합니다.
6. 데이터 연결 윈도우에서 지도에 추가를 클릭합니다.
7. 데이터 연결 윈도우를 닫습니다.

지도에 도로 스타일을 지정하려면

1. 화면표시 관리자에서 도로 도면층을 선택하고 스타일을 클릭합니다.
2. 스타일 편집기에서 스타일 항목을 클릭합니다.

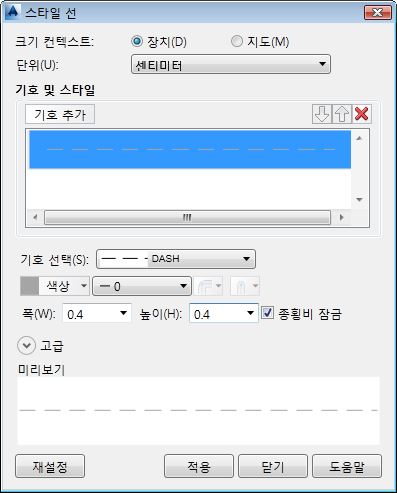

3. 스타일 선 대화상자에서 색상을 진한 회색으로 변경합니다.
4. 기호 선택에서 선에 대시 패턴을 선택합니다.


   도로에 진한 회색의 대시 선 패턴을 선택합니다.

5. 적용을 클릭한 다음 닫기를 클릭합니다.
6. 스타일 편집기를 닫습니다.

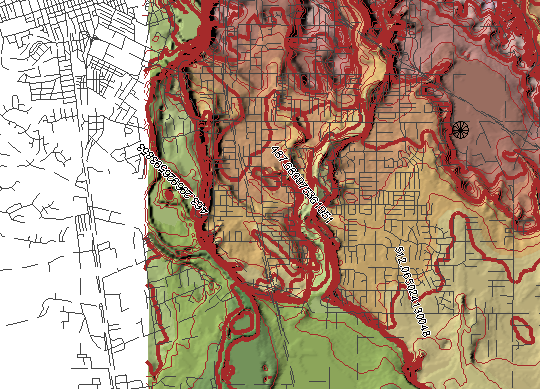

이제 지도에 스타일이 지정된 지표면과 도로 도면층이 포함됩니다.

튜토리얼을 계속 보려면 연습 4: 지표면 위에 구획 도면층 드레이핑으로 이동합니다.
