조회 내 버퍼를 사용하여 해당 버퍼에 의해 표시되는 건축 지역 내에 있는 구획을 결정합니다. 그런 다음 나중에 사용하기 위해 해당 구획을 SDF 파일로 내보냅니다.
주:
이 연습에서는 이전 연습에서 작성하고 수정한 AnalyzeMap1.dwg 지도를 사용합니다.
건축 지역에서 구획을 찾으려면
- 화면표시 관리자에서 구획 도면층을 마우스 오른쪽 버튼으로 클릭하고 데이터 필터링을 위한 조회를 클릭합니다.
- 조회 작성 대화상자에서 줌 범위를 클릭하여 도면 윈도우를 구획 도면층의 범위로 줌합니다.
- 조회 작성 대화상자에서 지도에서 찾기를 클릭하고 다음의 임의 부분과 만남

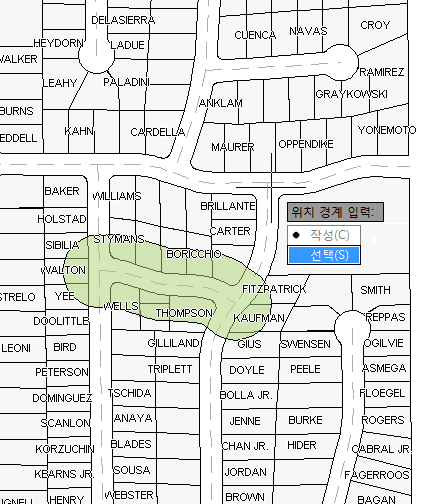

폴리곤을 선택합니다. - 위치 경계 입력 프롬프트에서 선택을 클릭합니다.
프롬프트에서 선택을 클릭합니다. 버퍼를 클릭하여 위치 조건으로 선택합니다.
- "객체 선택" 프롬프트에서 버퍼 폴리곤을 클릭합니다.
- 조회 작성 대화상자에서 확인을 클릭합니다.
AutoCAD Map 3D에서는 구획을 필터링하여 정의한 버퍼 조회와 일치하는 구획만 표시합니다.
필터 기준과 일치하는 구획만 지도에 표시됩니다.
이 튜토리얼을 계속 보려면 연습 3: 구성 구역 구획을 SDF 파일로 내보내기로 이동합니다.
