연습 2: 지표면을 추가하여 고도 데이터 보기

지표면은 고도 정보가 들어 있는 래스터 파일입니다. 주제 지정을 사용하여 지표면에 고도가 반영되게 합니다.

주:

이 연습에서는 이전 연습에서 작성한 AnalyzeMap1.dwg 지도를 사용합니다.

지도에 지표면을 추가하려면

1. 홈 탭데이터 패널연결 을 클릭합니다.
2. 데이터 연결 윈도우의 공급자별 데이터 연결 아래에서 래스터 이미지 또는 지표면 연결 추가를 클릭하고 소스 파일 또는 폴더 옆에 있는 을 클릭합니다.
3. 열기 대화상자에서 ENTERPRISE.dem 파일을 찾아 선택하고 열기를 클릭합니다.

   샘플 데이터를 복사한 이 파일을 찾습니다.

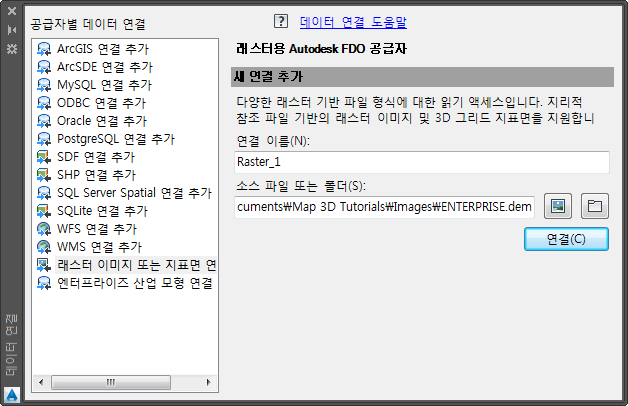

   데이터 연결 윈도우에서 지표면 파일에 연결합니다.

4. 데이터 연결 윈도우에서 연결을 클릭합니다.
   주:

   DEM 파일의 좌표계는 UTM27-10입니다. AutoCAD Map 3D에서는 해당 좌표계의 데이터를 지도에 지정된 데이터로 자동 변환합니다.

5. 지도에 추가를 클릭합니다.
6. 데이터 연결 윈도우를 닫아 지도에서 지표면을 살펴봅니다.

지표면에 스타일을 지정하려면

1. 화면표시 관리자에서 지표면이 포함되어 있는 ENTERPRISE 도면층을 선택합니다.
2. 을 클릭합니다.
3. 주제에 대한 팔레트를 작성합니다.
   • 스타일 편집기의 축척 범위 0 - 무한대의 래스터 스타일 아래에서 스타일 항목의 아래쪽 화살표를 클릭합니다. 이미 선택되어 있는 경우에도 주제를 선택합니다.

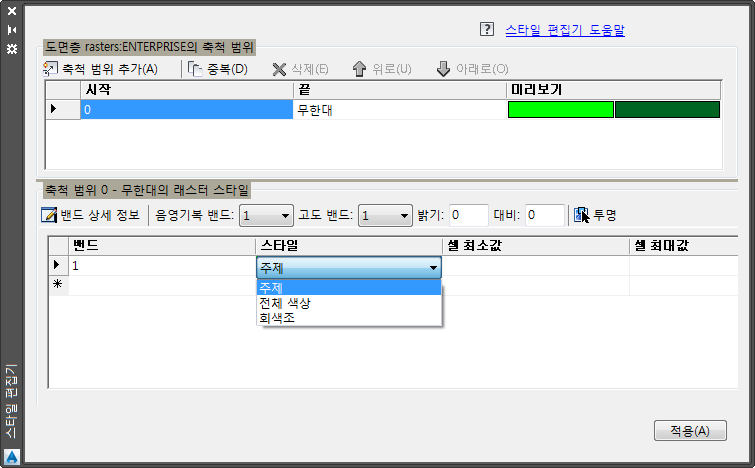

     첫 번째 스타일 항목을 클릭하고 주제를 선택합니다.

   • 주제 대화상자의 주제 지정 아래에서 팔레트를 클릭하고 USGS 표준 지도 팔레트를 선택합니다.

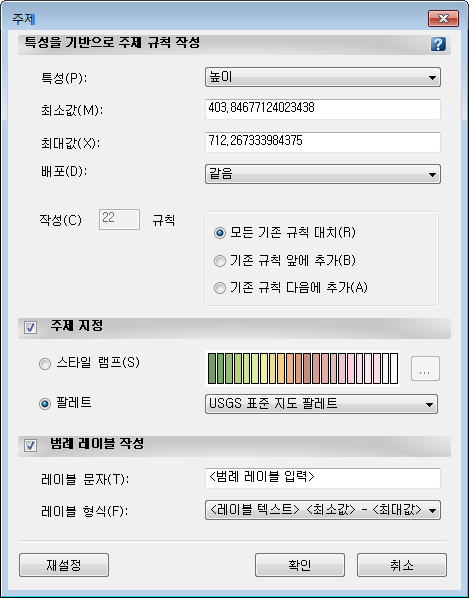

     USGS 표준 지도 팔레트를 지표면의 주제로 선택합니다.

   • 확인을 클릭한 다음 적용을 클릭합니다. 스타일 편집기를 닫습니다.
4. 축척확대를 추가하여 고도 차이를 보다 극적으로 나타냅니다.
   • 지도 아래의 상태막대에서 종방향 축척확대 옆의 아래쪽 화살표를 클릭합니다.
   • 리스트에서 25x를 선택합니다.

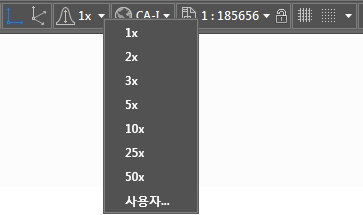

     종방향 축척확대를 25x로 설정합니다.

5. 등고선을 추가하여 지형도를 작성합니다.

   등고선의 각 선은 지표면 상의 동일한 고도의 점을 연결합니다. 등고선은 지표면 상의 특정 위치에서의 고도를 나타내기 때문에 뷰어가 3D 지표면 지형을 명확하게 보고 분석하는 데 도움이 될 수 있습니다.

   • 화면표시 관리자에서 지표면 도면층을 마우스 오른쪽 버튼으로 클릭하고 등고선 도면층 작성을 클릭합니다.

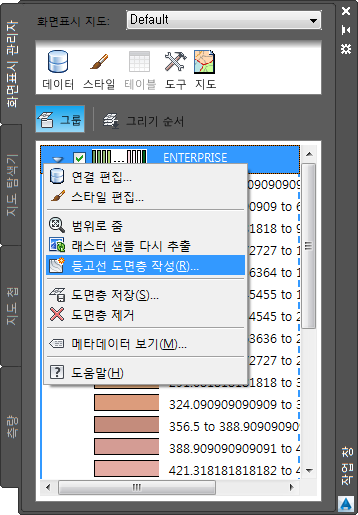

     화면표시 관리자에서 지표면 도면층을 마우스 오른쪽 버튼으로 클릭하여 등고선을 작성합니다.

   • 등고선 생성 대화상자의 등고선 고도 간격 리스트에서 20을 선택합니다.
   • 단위를 미터로 설정된 상태로 둡니다.
   • 다음마다 주요 등고선 리스트에서 4를 선택합니다. 이렇게 설정하면 네 번째 등고선마다 굵게 표시됩니다.
   • 고도 레이블 지정을 선택합니다. 이렇게 하면 굵게 표시된 주요 등고선만 레이블이 지정됩니다.
   • 다음으로 등고선 작성에서 폴리선을 선택합니다.

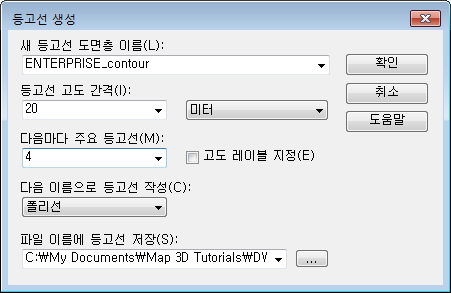

     등고선 생성 대화상자 설정

   • 확인을 클릭합니다.

주:

교차되는 등고선에 레이블을 지정하려면 스타일 편집기를 사용하여 지표면 도면층이 아닌 새 등고선 도면층에 대한 스타일을 변경합니다. 또한 이 방법을 사용하여 등고선의 색상 또는 스타일을 변경할 수 있습니다.

• 화면표시 관리자에서 등고선 도면층을 선택하고 스타일을 클릭합니다.
• 스타일 편집기에서 "IsMajor=False"에 대한 피쳐 레이블 항목 옆의 을 클릭합니다.
• 레이블 추가를 클릭합니다.
• 고도를 레이블의 문자 내용으로 선택합니다.
• 적용을 클릭한 다음 닫기를 클릭합니다.

튜토리얼을 계속 보려면 연습 3: 지표면 위에 강 도면층 드레이핑으로 이동합니다.
