이 연습에서는 이전 연습에서 정의한 특성 조회에 위치 조건을 추가합니다. 그런 다음 결과를 그리기 조회로 실행하여 도면의 정보를 표시합니다.
비디오 튜토리얼
|
인터넷에 연결되어 있는 경우 비디오를 재생하여 조회를 통해 객체를 검색하는 방법을 볼 수 있습니다. 단계별 절차가 비디오 아래에 나와 있습니다. |
주:
이 연습에서는 연습 1: 원시 도면 부착에서 작성하고 수정한 Redding.dwg 지도를 사용합니다.
조회의 위치 조건과 특성 조건을 결합하려면
- 지도 탐색기의 현재 도면 아래에서 현재 조회를 마우스 오른쪽 버튼으로 클릭한 다음 정의를 클릭합니다.
- 부착된 도면의 조회 정의 대화상자에서 다음을 수행합니다.
- 조회 유형 아래에서 And가 선택되어 있는지 확인합니다.
- 위치를 클릭합니다.

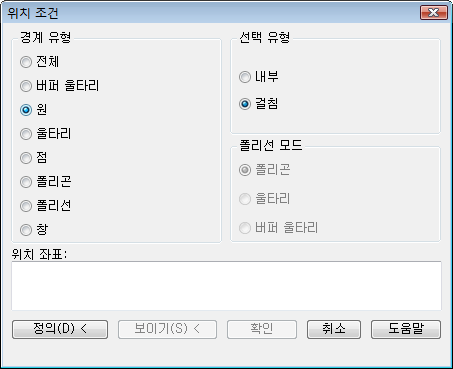

- 위치 조건 대화상자에서 다음을 수행합니다.
- 경계 유형 아래에서 원을 선택합니다.
- 선택 유형 아래에서 걸치기가 선택되어 있는지 확인합니다.
그리는 원과 교차하는 객체가 도면에 추가됩니다.
- 정의를 클릭합니다.
- 아래 그림에 표시된 것과 같이 도면의 중심을 클릭하고 커서를 끌어 원을 그립니다.
선택할 원을 정의합니다.
- 부착된 도면의 조회 정의 대화상자에서 다음을 수행합니다.
- 조회 모드에서 그리기를 선택합니다.
- 조회 실행을 클릭합니다.
원과 교차하는 객체가 Redding 도면으로 조회됩니다. 조회 모드가 그리기 모드이기 때문에 객체가 Redding 도면에 복사됩니다.
- Ctrl+A를 눌러 도면의 모든 객체를 선택한 다음 Delete 키를 눌러 도면에서 모든 객체를 삭제합니다.
- 백업 저장 확인 대화상자에서 아니오를 클릭합니다.
저장을 클릭합니다.
튜토리얼을 계속 보려면 연습 5: 객체 데이터 조회로 이동합니다.
