연습 1: SDF로 객체 클래스 내보내기

이 연습에서는 도면의 객체 클래스를 단일 Autodesk SDF 파일의 여러 피쳐 클래스로 내보냅니다.

주:

이 연습에서는 연습 1: 객체 클래스를 사용하여 객체 작성에서 작성한 지도를 사용합니다.

객체 클래스를 사용하여 Autodesk SDF 파일로 내보내려면

1. 이전에 작성한 ObjectClass.dwg 파일이 열려 있지 않으면 이를 엽니다.
2. 출력 탭지도 데이터 전송 패널SDF로 찾기를 클릭합니다.
3. 내보내기 위치 대화상자에서 다음을 수행합니다.
   • 파일 형식이 Autodesk SDF (*.sdf)로 설정되어 있는지 확인합니다.
   • 튜토리얼 데이터를 복사한 폴더를 탐색합니다.
   • 파일 이름으로 Roads_Parcels_Signals.sdf를 입력합니다.
   • 확인을 클릭합니다.
4. 내보내기 대화상자의 필터 선택 아래에서 객체 클래스 선택 을 클릭합니다.
5. 객체 클래스 선택 대화상자에서 Ctrl 또는 Shift 키를 누른 채 세 객체 클래스를 모두 클릭합니다. 선택을 클릭합니다.
6. 내보내기 대화상자에서 피쳐 클래스 탭을 클릭하고 다음을 수행합니다.
   • 객체 대 피쳐 클래스 매핑 아래에서 도면 객체에 기초하여 여러 클래스 작성을 클릭합니다.
   • 사용할 도면 객체에서 객체 클래스를 선택합니다.
   • 속성 선택을 클릭합니다.
7. 속성 선택 대화상자에서 객체 클래스 항목을 확장하고 세 객체 클래스를 모두 선택합니다. 확인을 클릭합니다.

   새 SDF 파일에는 선택한 각 객체 클래스 마다 하나의 피쳐 클래스가 포함됩니다. 각 피쳐 클래스의 특성은 해당 객체 클래스의 속성과 상응합니다.

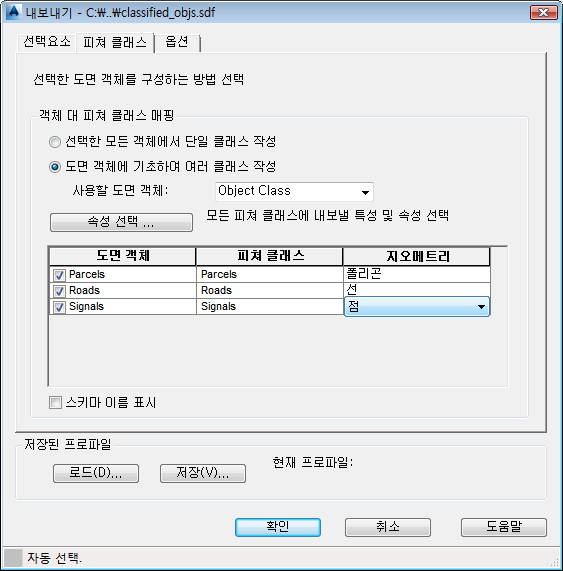

8. 내보내기 대화상자의 피쳐 클래스 탭에 있는 객체 대 피쳐 클래스 매핑 아래에서 다음과 같이 적절한 지오메트리 항목을 지정합니다.
   • 도로의 경우 선을 선택합니다.
   • 구획의 경우 폴리곤을 선택합니다.
   • 신호의 경우 점을 선택합니다.


   객체 클래스를 통해 각 클래스의 지오메트리 유형을 지정하여 피쳐 클래스를 작성합니다.

9. 확인을 클릭합니다.

튜토리얼을 계속 보려면 연습 2: 결과 SDF 파일에 연결로 이동합니다.
