지도란?
AutoCAD Map 3D 지도 파일은 정보를 볼 수 있는 윈도우입니다. 이 파일에는 지도에 포함되는 다음과 같은 모든 데이터와 이미지에 대한 링크가 있습니다.
- 표준 AutoCAD 객체
- 데이터베이스나 파일의 공간 데이터
- 래스터 이미지
- 속성 데이터
단일 지도 파일에서 여러 소스를 사용할 수 있습니다. 예를 들어, DWG 파일을 지도 파일에 부착하고, 일부 도면층에서 조회하고, 이를 화면표시 관리자 도면층으로 추가할 수 있습니다. 그런 다음 화면표시 지도의 다른 도면층이 되는 SHP 파일에 연결하거나, 지형 공간 데이터베이스의 피쳐를 추가할 수 있습니다. 지도 파일은 모든 연결과 사용자가 지도 파일에 추가한 객체를 기억합니다.

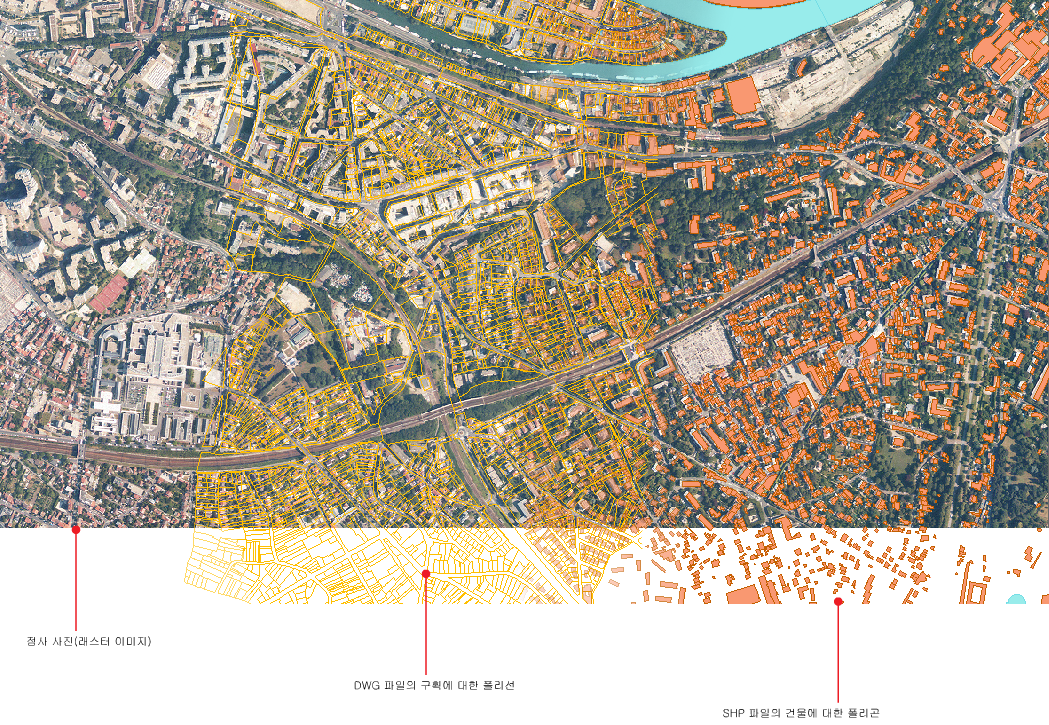

이 지도에는 사진 래스터 이미지, SHP 파일에 저장된 빌딩 데이터 및 DWG 파일에 저장된 구획 데이터가 포함되어 있습니다.
화면표시 관리자란?
화면표시 관리자를 사용하여 지도에서 데이터를 조정할 수 있습니다.
각 데이터 세트는 화면표시 관리자 도면층입니다. 예를 들어 래스터 도면층은 도시의 항공 사진을 표시할 수 있으며, SDF 도면층은 도시 내의 구획을 나타내는 SDF 파일을 표시할 수 있습니다. 그리고 도면작성 도면층은 현재 도면 또는 부착된 도면 파일의 객체를 표시할 수 있습니다.
화면표시 관리자 도면층은 AutoCAD 도면층과 다릅니다.
화면표시 관리자에서는 각 도면층의 스타일을 개별적으로 지정하고 도면층의 순서를 변경하고 결과를 표시 및 플롯할 수 있습니다. 선 스타일, 색상 및 선 가중치, 채우기 색상과 스타일, 레이블 등을 지정할 수 있습니다.
지도 파일에 포함되는 항목은?
각 AutoCAD Map 3D 지도 파일에는 데이터 소스, 도면, 래스터 이미지 및 내용의 속성 데이터에 연결하기 위한 정보가 포함됩니다. 또한 지도 파일에는 조회, 객체 데이터, 스타일 지정 정보, 인쇄 배치 및 사용자화된 설정이 저장됩니다.

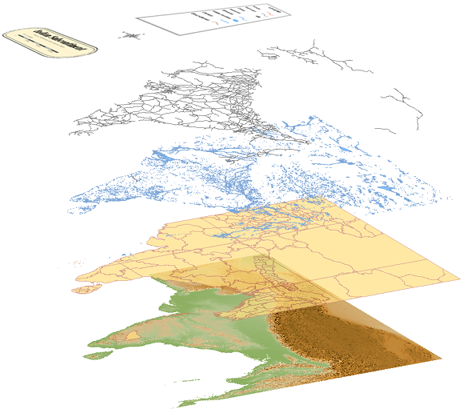

각 데이터 세트는 지도의 도면층입니다.
지도 파일을 열 때마다 이러한 모든 정보를 즉시 사용할 수 있습니다.
데이터 소스란?
데이터 소스란 지도에 사용할 수 있는 모든 정보의 소스를 말합니다. 이 소스는 다음 중 하나일 수 있습니다.
- Oracle, SQL Server 또는 다른 관계형 데이터베이스 관리 시스템을 사용하여 작성된 공간 데이터베이스
- Autodesk SDF 또는 ESRI SHP와 같은 파일 기반 공간 데이터 저장소
- AutoCAD 도면 파일
- 속성 데이터를 포함하는 스프레드시트 또는 다른 ODBC 소스
- TIFF 또는 DEM 파일과 같은 래스터 이미지
소스와 지도 파일의 관계는 동적입니다. 소스 파일의 데이터가 변경되면 지도 파일에서 해당 내용이 업데이트됩니다. 지도 파일의 객체를 변경하는 경우 해당 변경 사항을 원본 소스에 백업 저장할 수 있습니다.
완성된 지도로 수행할 수 있는 작업
AutoCAD Map 3D에 액세스할 수 없는 뷰어와 지도를 공유할 수도 있습니다. 예를 들어, 다음과 같은 방법으로 지도를 공유할 수 있습니다.
- 지도 인쇄
- 지도를 DWF(Autodesk 웹 사이트에서 다운로드할 수 있는 Autodesk Design Review를 사용하여 볼 수 있음)로 저장
- 지도를 Infrastructure Map Server 에 게시
- 모든 데이터를 AutoCAD DWG 데이터로 변환
- 웹에 지도 게시

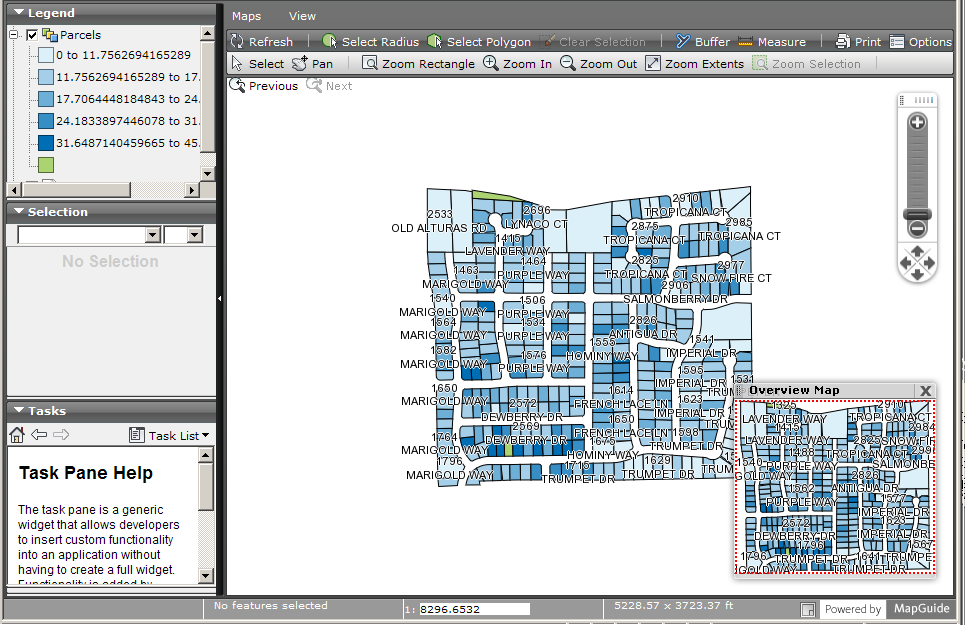

웹에서 지도를 공유하기 위해 Infrastructure Map Server에 게시합니다.
AutoCAD에서는 외부 공간 데이터에 대한 링크와 같은 AutoCAD Map 3D 파일의 일부 정보를 읽을 수 없습니다. AutoCAD 사용자와 지도를 공유하려면 공간 데이터 저장소의 데이터를 포함하여 지도의 모든 데이터를 DWG 형식으로 변환합니다.
