폴리곤 객체 정보

폴리곤은 닫힌 경계가 있는 객체 유형입니다. 폴리곤은 내부 및 외부 경계에 대한 정보, 폴리곤 내에 내포되거나 폴리곤과 함께 그룹화된 다른 폴리곤의 정보를 저장합니다.

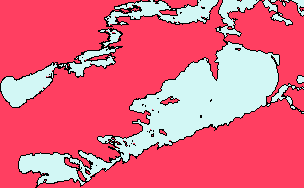

폴리곤은 도시 한계, 카운티 경계, 주 경계, 건물, 구획 등의 영역과 고립영역 같은 좀 더 복잡한 객체를 표현할 수 있습니다.

폴리곤은 폴리곤 안에 다른 폴리곤을 포함할 수 있습니다.

예: 주 지도는 주를 나타내는 외부 경계, 호수를 나타내는 내부 경계, 고립영역을 나타내는 경계가 있는 하나의 폴리곤으로 구성될 수 있습니다. 국가 지도는 각 주를 표현하는 개별 폴리곤으로 구성될 수 있습니다.

다음 표에는 폴리곤 구조를 설명하는 데 사용되는 일반적인 용어가 정리되어 있습니다.

용어	정의
경계	폴리곤을 구성하는 닫힌 경계. 폴리곤에는 교차하지 않는 여러 경계 또는 경계 내에 내포된 경계가 있을 수 있습니다.
균형 맞추기	외부 경계와 내부 경계를 구분하기 위해 재계산하는 과정. 내포된 경계는 외부와 내부로 번갈아 분류됩니다. 즉, 가장 바깥쪽 경계는 외부 경계로 분류됩니다. 이 경계 안에 내포된 경계는 내부 경계입니다. 내부 경계 안에 내포된 경계는 외부 경계로 분류됩니다.
내부 경계	전체가 외부 경계 안에 있는 내포된 경계.
외부 경계	폴리곤 또는 내부 경계 안에 있는 경계를 정의하는 모든 경계 세트를 포함하는 가장 바깥쪽 경계. 폴리곤에는 여러 개의 내포되지 않은 외부 경계와 여러 개의 내포된 외부 경계가 있을 수 있습니다.

경계 이해

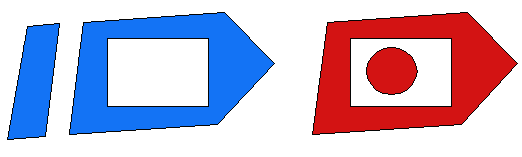

아래 그림은 각각 3개의 경계가 있는 두 폴리곤 객체를 보여줍니다. 왼쪽에 있는 폴리곤에는 2개의 개별 외부 경계와 1개의 내부 경계가 있습니다. 내부 경계는 두 번째 불연속 외부 경계에 내포되어 있습니다. 오른쪽에 있는 폴리곤에도 2개의 외부 경계와 1개의 내부 경계가 있습니다. 그러나 두 번째 외부 경계가 내부 경계에 내포되어 있습니다.

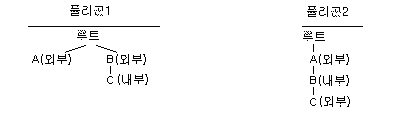

폴리곤 객체는 트리 구조를 유지하여 경계를 추적하고 내포 단계를 식별합니다. 아래 그림은 위에 표시된 두 객체의 서로 다른 트리 구조를 보여줍니다. 첫 번째 폴리곤 트리에는 두 개의 분기가 있는 반면, 두 번째 폴리곤 트리에는 하나의 분기만 있습니다.

외부 및 내부 경계 이외에도 주석 경계 유형이 있습니다. 이 경계의 특징은 내부 경계와 같지만 패턴 채우기의 표시에만 영향을 미치고 폴리곤 객체의 영역이나 내부를 계산할 때에는 무시됩니다. 주된 용도는 주석을 숨기는 폴리곤의 채우기 패턴 없이 도면에 주석을 달 수 있도록 하는 것입니다. 주석은 일반적으로 문자와 블록으로 구성됩니다.
