한 클래스/도면층은 소스를 지정하고 다른 한 클래스/도면층은 중첩을 지정합니다. 중첩 작업은 별도의 SDF 피쳐 저장소로도 저장되는 출력 도면층을 제작합니다. 수행하는 중첩 작업의 유형에 따라 새 도면층의 내용과 속성이 달라집니다.

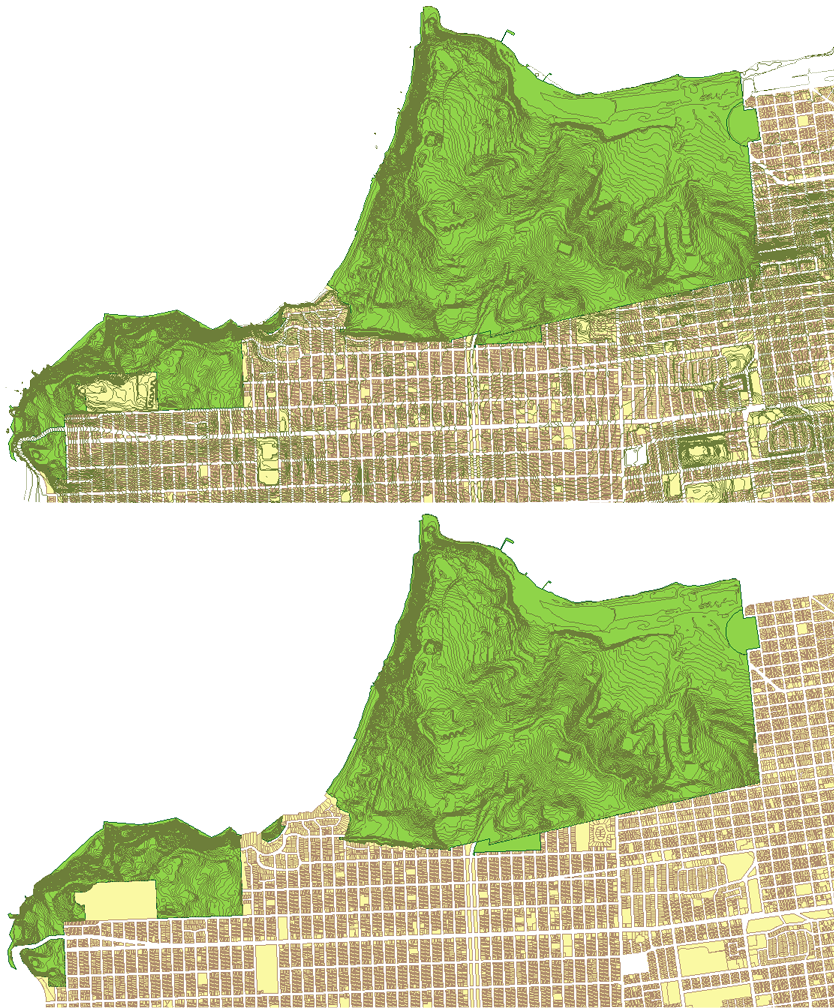

중첩은 녹색 폴리곤 내부에 등고선만 표시하는 데 사용됩니다.
피쳐의 크기와 복잡성에 따라 최대 백만 개의 피쳐가 포함된 피쳐 클래스를 중첩할 수 있습니다.
공차 단위 설정
미세 공차 및 세로좌표 공차에 대한 공차 값을 설정할 수 있습니다. 미세 공차는 분리된 피쳐가 되어야 하는 폴리곤 및 너무 작아서 인접한 피쳐의 일부가 되어야 하는 폴리곤을 결정합니다. 세로좌표 공차는 출력 도면층에서 분리된 점으로 간주해야 하는 두 노드 간의 거리를 지정합니다. 이러한 각 공차 설정에 대해 먼저 단위를 선택한 다음 값을 설정합니다. 설정하는 단위는 사용하는 좌표계에 따라 달라집니다.
측정 단위를 각도로 지정하는 지리적 좌표계를 사용할 경우 미세 공차를 지면 단위(예: 평방 피트 또는 미터)로 설정해야 합니다. 기본적으로 미세 공차의 단위는 평방 미터입니다. 이러한 공차는 로컬에서 측정한 값을 나타내며, 위치에 따른 변화가 크지 않은 오류의 영향을 받습니다. 그러나 세로좌표 공차는 사실 거리 단위가 아니며 지리적 시스템의 도 단위로 표시해야 합니다.
결과 도면층의 속성
분할 및 병합 규칙 대화상자에서 중첩 작업의 결과로 분할된 피쳐 속성을 설정합니다. 이러한 규칙을 설정하지 않을 경우 해당 피쳐는 기본 규칙을 따릅니다. 병합 규칙은 적용되지 않습니다. 이전에 다른 지도에서 사용했던 두 개의 피쳐 소스를 중첩할 경우 새 지도에 대한 규칙을 재설정해야 합니다.
경우에 따라 소스 및 중첩 모두의 속성이 출력에 기록됩니다. 이로 인해 속성 이름이 같아질 경우 각 속성은 원래 속성 이름과 숫자 접미사를 가집니다. 예를 들어 도시 및 구획이라는 두 개의 도면층을 중첩할 수 있습니다. 둘 다 Name 속성을 가진 경우 결과 도면층은 “Name_1” 및 “Name_2”라는 속성을 가집니다.
소스 및 중첩 지오메트리 선택
선택한 피쳐 클래스 또는 도면층의 지오메트리에 따라 대화상자의 다른 선택 항목이 결정됩니다. 특정 유형의 지오메트리만 결합할 수 있습니다. 예를 들어 합집합 및 대칭 차이는 폴리곤/폴리곤 비교만 지원합니다. 소스에 대해 점 지오메트리를 선택한 경우 중첩에는 폴리곤 지오메트리만 선택할 수 있습니다.
선택한 지오메트리의 순서가 중요합니다. 선 및 폴리곤 지오메트리를 비교하려면 선 지오메트리가 소스 도면층이어야 합니다. 폴리곤 지오메트리를 소스로 선택한 경우 선 지오메트리를 중첩으로 사용할 수 없습니다.
유형에서 선택할 수 있는 항목은 소스 및 중첩의 지오메트리에 따라 달라집니다. 그러나 소스 또는 중첩이 결합 데이터인 경우 AutoCAD Map 3D에서는 작업을 실행하기 전에 지오메트리 유형을 결정할 수 없습니다. 이러한 경우 일부 유형 옵션이 유효하지 않은 경우에도 옵션을 모두 사용할 수 있습니다. 유효한 지오메트리 조합이 없는 경우 출력이 비어 있을 수도 있습니다.
소스 또는 중첩에 여러 지오메트리가 포함된 경우 중첩에서 모든 피쳐 클래스 또는 도면층이나 유형에서 모든 중첩 작업을 선택할 수 있습니다. 그러나 유효한 지오메트리 조합이 없는 경우 출력이 비어 있을 수도 있습니다. 또한 지오메트리에 폴리곤과 선이 둘 다 포함된 경우 폴리곤과 교차하는 모든 선이 이러한 폴리곤을 분할하여 원치 않는 결과를 가져올 수 있습니다.
중첩 유형
교집합
교집합은 소스 및 중첩 피쳐 소스에서 중첩하는 지오메트리를 결정합니다. 중첩하지 않는 모든 지오메트리는 출력에서 버려지므로 결과 도면층은 소스 및 중첩에 공통으로 있는 지오메트리를 나타냅니다. 교집합을 사용하여 폴리곤 내에 있는 점 또는 선을 찾거나 두 개의 선 피쳐가 중첩하는 위치를 확인합니다. 예를 들어 공원 폴리곤 내에 있는 트리 점을 찾습니다.
결과 도면층은 소스 및 중첩 피쳐 둘 다의 속성을 가집니다.
교집합에는 다음 지오메트리 유형이 지원됩니다.
-
교집합: 선/선
-
교집합: 선/폴리곤
-
교집합: 점/폴리곤
-
교집합: 폴리곤/폴리곤
합집합
합집합은 소스 또는 중첩 지오메트리에 있는 지오메트리를 결정합니다. 지오메트리가 교차하는 위치에서 추가 피쳐가 작성됩니다. 결과 도면층은 두 비교 도면층의 합계입니다. 합집합을 사용하여 두 개의 관련된 폴리곤 피쳐를 결합합니다. 예를 들어 비즈니스 구역 및 극장 구역이 중첩할 경우 이러한 두 영역을 결합하는 새 피쳐 소스를 작성합니다.
결과 도면층은 소스 및 중첩 피쳐 둘 다의 속성을 가집니다.
합집합은 폴리곤/폴리곤 비교만 지원합니다.
합집합: 폴리곤/폴리곤
지우기
지우기는 중첩과 교차하지 않는 소스의 지오메트리를 확인합니다. 교차 부분은 버려집니다. 지우기를 사용하여 피쳐 클래스에서 기하학적 섹션을 뺍니다. 예를 들어 엔터프라이즈 구역 외부에 있는 모든 도로나 플러드 영역 외부에 있는 모든 병원을 찾습니다.
결과 도면층에는 소스 피쳐의 속성만 있습니다.
지우기에는 다음 지오메트리 유형이 지원됩니다.
-
지우기: 선/폴리곤
-
지우기: 점/폴리곤
-
지우기: 폴리곤/폴리곤
일치
일치는 소스 및 중첩 피쳐가 교차하는 위치에 새 피쳐를 작성합니다. 일치를 사용하여 피쳐가 다른 피쳐 클래스와 교차하는 점에서 피쳐를 분할하거나 해당 점에서 새 피쳐를 작성합니다. 예를 들어 카운티 테두리와 교차하는 위치에 도로나 구획을 등분할합니다.
소스 및 중첩 모두의 피쳐 속성이 결과 피쳐에 포함되지만 교차 피쳐만 둘 다의 값을 가집니다. AutoCAD Map 3D에서는 원래 피쳐를 분할하여 출력 피쳐를 생성할 경우 분할 및 병합 규칙을 사용하여 속성을 지정하는 방법을 결정합니다. 이러한 경우 중첩 피쳐의 속성이 결과 피쳐에 추가됩니다. 교차하지 않는 소스 피쳐는 원래 특성을 유지합니다.
일치에는 다음 지오메트리 유형이 지원됩니다.
-
일치: 선/폴리곤
-
일치: 점/폴리곤
-
일치: 폴리곤/폴리곤
자르기
교집합과 마찬가지로 자르기는 중첩과 중첩되는 소스의 영역에서 피쳐를 작성합니다.
자르기를 사용하여 기하학적 영역 내에 있는 피쳐를 찾습니다. 예를 들어 개발 단지 내에 있는 수도전이나 특정 인접 지역 내에 있는 도로 세그먼트를 찾습니다.
AutoCAD Map 3D에서는 원래 피쳐를 분할하여 출력 피쳐를 생성할 경우 분할 및 병합 규칙을 사용하여 속성을 지정하는 방법을 결정합니다.
자르기를 사용할 경우 소스의 피쳐 속성만 결과 도면층에 포함됩니다.
자르기에는 다음 지오메트리 유형이 지원됩니다.
-
자르기: 선/폴리곤
-
자르기: 점/폴리곤
-
자르기: 폴리곤/폴리곤
붙여넣기
붙여넣기는 중첩 피쳐를 소스에 붙여넣어 새 피쳐를 작성합니다. 모든 중첩 피쳐는 결과 도면층에서 새 피쳐가 됩니다. 또한 중첩의 지오메트리 내에 없는 소스의 영역은 결과 도면층에서 피쳐가 됩니다. 붙여넣기를 사용하여 두 개의 중첩 피쳐를 결합합니다. 예를 들어 도시 구역의 속성을 중첩하는 개발 단지에 추가합니다.
출력 도면층은 소스 및 중첩 둘 다의 속성을 가집니다. 소스 지오메트리의 결과 피쳐는 소스 속성의 값을 포함하지만 해당 중첩 속성 값은 NULL입니다. 중첩 지오메트리의 결과 피쳐는 중첩 속성의 값을 포함하지만 해당 소스 속성 값은 NULL입니다.
붙여넣기는 폴리곤/폴리곤 비교만 지원합니다.
-
붙여넣기: 폴리곤/폴리곤
대칭 차이
대칭 차이는 중첩하지 않는 소스 및 중첩의 지오메트리를 확인합니다. 피쳐의 중첩 영역은 출력에서 버려집니다. 중첩하지 않는 영역은 새 피쳐가 됩니다. 대칭 차이를 사용하여 두 피쳐 클래스에서 상호 배타적인 영역을 찾습니다. 예를 들어 기존 학교 구역 외부에 있는 새 주택 개발 단지를 찾습니다.
출력 도면층은 소스 및 중첩 둘 다의 속성을 가집니다. 소스 지오메트리의 결과 피쳐는 소스 속성의 값을 포함하지만 해당 중첩 속성 값은 NULL입니다. 중첩 지오메트리의 결과 피쳐는 중첩 속성의 값을 포함하지만 해당 소스 속성 값은 NULL입니다.
대칭 차이는 폴리곤/폴리곤 비교만 지원합니다.
대칭 차이: 폴리곤/폴리곤
