둘레 해석 일람표 작성

건물의 개념 설계를 탐색할 매스를 설계했습니다. 해당 선형 치수에 따라 대략적인 비용을 산정하여 프로젝트의 건설 비용을 확인하려고 합니다.

이 설계는 다양한 각도를 포함하고 있으며 작성하는 데 많은 비용이 들 수 있습니다.

다음 절차에 따라 개념 설계에 있는 매스의 둘레를 해석하기 위한 일람표를 작성합니다. 특정 단계는 일람표에 표시하려는 정보에 따라 달라질 수 있습니다.

둘레 해석 일람표를 작성하려면

1. 매스 바닥을 작성합니다.
2. 뷰 탭작성 패널일람표 드롭다운(일람표/수량)을 클릭합니다.
3. 새 일람표 대화상자에서 다음 작업을 수행합니다.
   1. 카테고리에 대해 매스 바닥을 클릭합니다.

      매스 바닥이 기본적으로 표시되지 않는 경우 이 뷰에서 모델 카테고리 표시를 선택합니다. 필터 리스트에서 건축을 선택합니다.

   2. 이름에 대해 일람표 이름을 지정합니다.
   3. 일람표 건물 구성요소를 선택합니다.
   4. 확인을 클릭합니다.
4. 일람표 특성 대화상자의 필드 탭에서 일람표 필드(순서대로)에 대해 다음 필드를 추가합니다.
   • 매스: 유형
   • Level
   • 바닥 둘레
5. 정렬/그룹화 탭을 클릭하여 다음 작업을 수행합니다.
   1. 정렬 기준에 대해 다음을 선택합니다.
      • 매스: 유형
      • 오름차순
      • 바닥글
      • 제목 및 합계
      • 빈 선
   2. 다음 기준에 대해 레벨과 오름차순을 모두 선택합니다.
   3. 대화상자의 하단에서 다음을 선택합니다.
      • 총계
      • 제목 및 합계
      • 모든 인스턴스(instance) 항목화
6. 형식 탭을 클릭하여 다음 작업을 수행합니다.
   1. 필드 아래에서 바닥 둘레를 선택합니다.
   2. 정렬에 대해 오른쪽을 선택합니다.
   3. 총합 계산을 선택합니다.
   4. (선택 사항) 용도 및 매스: 용도의 형식을 지정합니다. 필드 아래에서 필드 이름을 선택합니다. 그런 다음 정렬에 대해 중심을 선택합니다.
7. 확인을 클릭합니다.

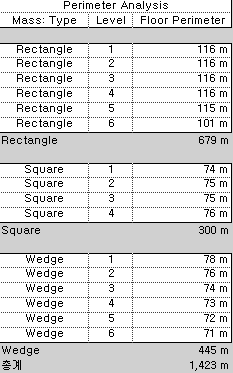

일람표에는 매스 바닥의 결합된 둘레에 따라 전체 선형 치수가 표시됩니다. 이 정보를 사용하여 설계의 건설 비용을 산정합니다.

주: 결합된 인접 매스에서 매스 바닥이 겹치는 경우에도 둘레 값에 각 매스 바닥의 전체 둘레가 포함됩니다.
