면 분할

면 분할 도구는 요소의 선택된 면을 분할하지만 요소의 구조를 변경하지는 않습니다.

면 분할은 패밀리가 아닌 모든 인스턴스(instance)에 사용할 수 있습니다. 면을 분할한 후 페인트 도구를 사용하여 다른 재료를 면의 이 단면에 적용할 수 있습니다. 요소의 면에 재료 적용을(를) 참고하십시오.

개념 매스 환경에서 표면은 자체 특성을 가진 소구역을 호스트할 수 있습니다. 소구역을 작성하면 설계를 구체적으로 지정하고 에너지 해석의 정확성을 향상시킬 수 있습니다. 재료를 소구역에 지정하거나 해당 프로파일을 솔리드 또는 보이드 양식으로 돌출시켜 표면의 지형을 변경할 수 있습니다.

예제

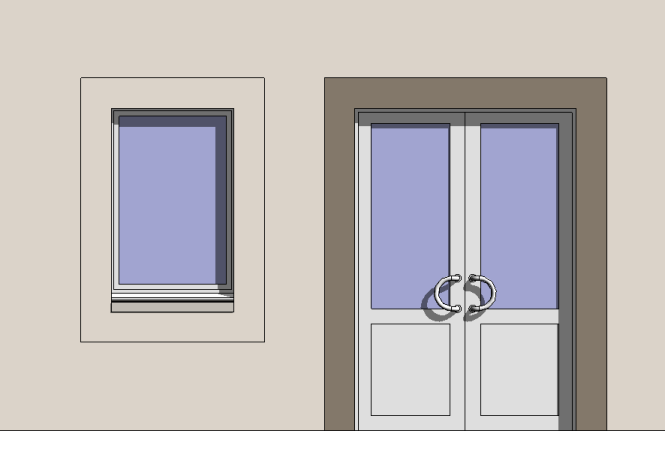

페인팅 이전에 창 주위에서 면이 분할된 벽

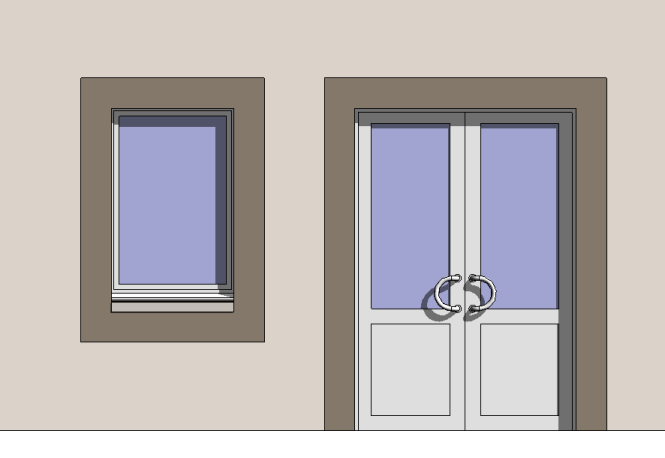

페인팅 이후에 창 주위에서 면이 분할된 벽

면을 분할하려면

  1. 수정 탭형상 패널(면 분할)을 클릭합니다.
    주: 옵션 막대의 개념 설계 환경에서 UV 그리드의 투영 유형을 선택할 수 있습니다. 드롭다운에서 위에서 아래로, 레벨에 평행 또는 표면 UV 따르기를 선택합니다. 투영 유형이 지정된 대로 소구역 UV 그리드를 정렬합니다.

    투영 유형의 예

    • 위에서 아래로

      위에서 아래로는 천창을 그리는 데 유용합니다.

    • 레벨에 평행

      레벨에 평행은 창을 그리는 데 유용합니다.

    • 표면 UV 따르기
  2. 강조 표시할 요소 면에 커서를 놓습니다. Tab 키를 눌러 원하는 면을 선택해야 할 수 있습니다.
  3. 면을 선택하려면 클릭합니다.
  4. 분할할 면 면적을 스케치합니다.
    주: 스케치는 면 안에 있는 닫힌 루프 또는 면의 경계에서 끝나는 열린 루프로 해야 합니다.

    예제

    다음 예에서는 창 주위에서 벽이 분할되어 문 주위의 경계와 일치하도록 페인트할 수 있습니다.

  5. (편집 모드 완료)를 클릭합니다.
팁: 기둥의 면을 분할할 수 있습니다. 하지만 프로젝트에서 분할 면 기둥의 여러 인스턴스(instance)를 지정할 계획이라면 패밀리 편집기에서 기둥을 만들고 여기에 분할을 적용합니다.
