두 개의 평면으로 구부러지는 보강 철근 모양을 작성하려면 다중 평면 도구를 사용합니다.
패밀리 편집기에서 작성 탭
패밀리 편집기 패널
다중 평면을 클릭합니다.
소스 모양이 복제되어 보강 철근의 커넥터 세그먼트에 의해 원본에 부착됩니다. 편집 뷰가 3D 뷰로 변경됩니다.

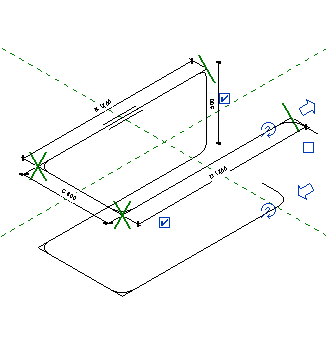

| 다중 평면 보강 철근 패밀리 변환 | |
|---|---|
| 평면 보강 철근 모양 패밀리 | 다중 평면 보강 철근 도구 사용 후 |
 |
 |
주: 패밀리를 프로젝트에 로드하려면 먼저 모양을 대칭에 연결하는 세그먼트에 매개변수(A, B, C...)를 제공해야 합니다.
소스 모양 스케치의 변경사항이 복제본에 반영됩니다.
