다중 평면 보강 철근 스케치

일반 스케치 도구를 사용하여 두 평면으로 구부러지는 보강 철근 모양을 정의합니다.

다중 평면 보강 철근 스케치는 평면 보강 철근과 같은 방법으로 시작합니다. 보강 철근 스케치 도구에서 다중 평면 보강 철근 도구 사용.

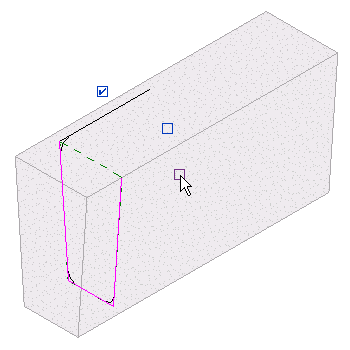

스케치 모드에서 다중 평면을 선택한 경우 모양이 복제되어 보강 철근의 커넥터 세그먼트에 의해 원본에 부착됩니다. 이 모양은 3D 뷰에서 가장 잘 보입니다.

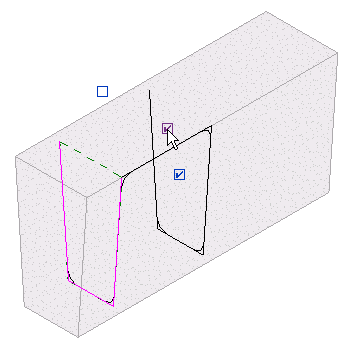

세 개의 확인란을 사용하여 다중 평면 보강 철근 모양을 추가로 편집할 수 있습니다. 각 상자 위에 커서를 놓으면 어떤 도구인지 알 수 있습니다.

• 첫 번째 커넥터 세그먼트 사용 안 함/사용. 커넥터 세그먼트 위치를 전환합니다. 사용으로 설정된 경우 첫 번째 세그먼트가 사용됩니다. 사용 안 함으로 설정된 경우 두 번째 세그먼트가 사용됩니다.

• 두 번째 커넥터 세그먼트 사용 안 함/사용.커넥터 세그먼트 위치를 전환합니다. 사용으로 설정된 경우 두 번째 세그먼트가 사용됩니다. 사용 안 함으로 설정된 경우 첫 번째 세그먼트가 사용됩니다.

• 모양 세그먼트의 사본 사용 안 함. 복제된 모양을 제거하고 커넥터 세그먼트를 제위치에 둡니다.

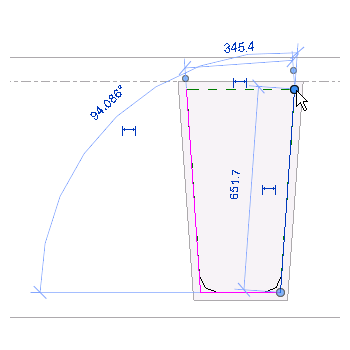

소스 모양 스케치의 변경사항이 복제본에 반영되고 후크를 추가할 수 있습니다. 스케치가 완료되면 수정 | 보강 철근 스케치 작성 탭모드 패널 편집 모드 완료를 클릭하여 스케치를 적용하고 새 모양을 배치합니다.

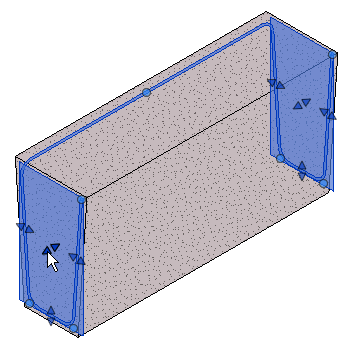

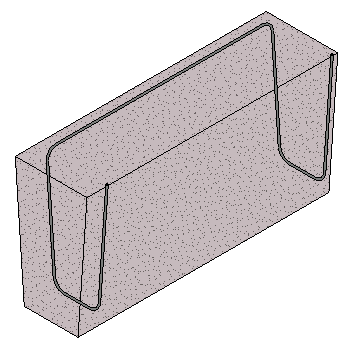

보강 철근 모양을 사용하여 보강 철근 위치와 모양을 미세 조정합니다. 올바르게 표시하기 위해 보강 철근 가시성 설정을 조정해야 할 수도 있습니다.
