표준 평균 조도
각 공간에 대한 표준 평균 조도(AEI)는 조명 계산 작업 기준면에서 각 설비가 기여한 루멘을 결정하고 공간 영역으로 나누어 계산됩니다.
공간 조도 예
다음 예에서:
- 조명 장비는 483T8_S.ies 포토메트릭 웹 파일을 사용하는 트로퍼 코너 삽입 - 2x4 3Lamp입니다.
- 공간 치수는 20' 0" x 30' 0"입니다.
- 조명 설비는 9' 6"에 배치됩니다.
공간에 대한 표준 평균 조도를 계산하는 데 사용된 추가 수식은 다음과 같습니다.
작업 기준면의 루멘
각 설비가 기여한 작업 기준면의 루멘은 WL = II * LLF * CU로 계산됩니다.
- WL = 작업 기준면의 루멘
- II = 초기 강도
- LLF = 광손실률
- CU = 이용 계수

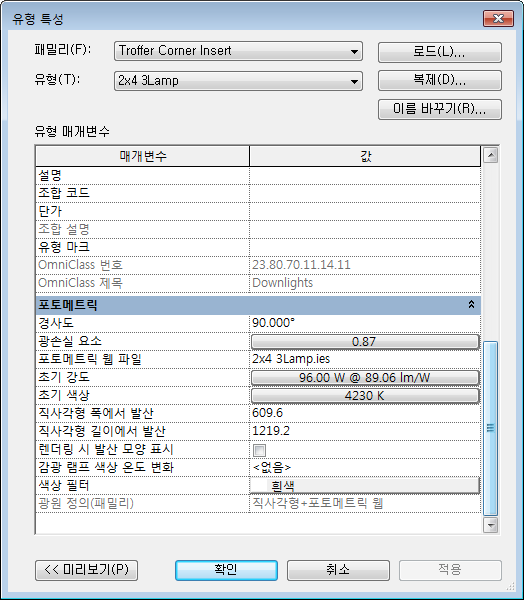

초기 강도와 광손실률은 모두 각 조명 설비 유형의 유형 특성입니다. 설비의 유형 특성 대화상자에서 이러한 특성에 액세스합니다.

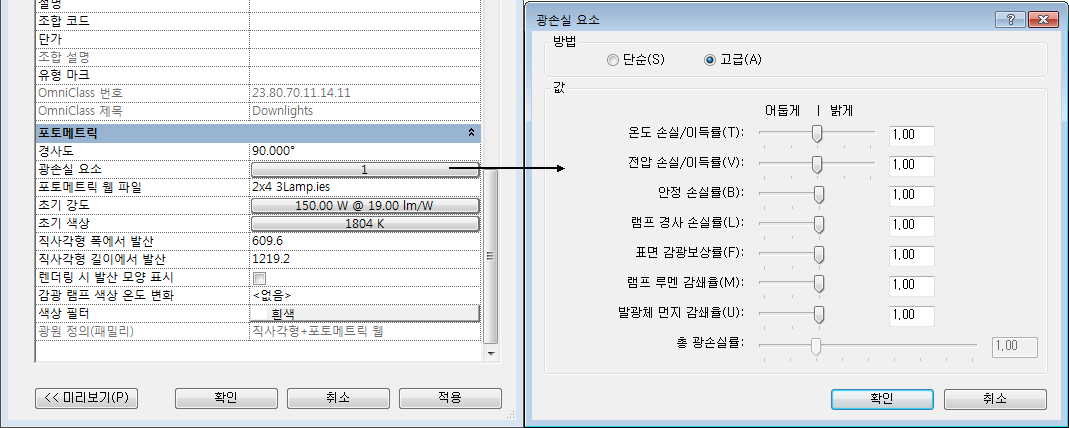

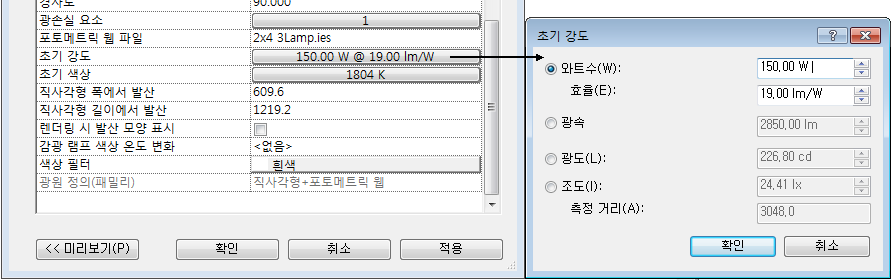

이 예의 경우, 설비의 초기 강도는 7560루멘이고, 여기에 표시된 광손실률을 이용한 결과 LLF는 0.71478입니다.
각 설비에 대한 CU를 결정하는 것은 더 복잡합니다. 조명 설비에 따라 위치하는 공간이 결정됩니다. 조명 설비가 공간에 없을 경우 CU를 결정할 수 없고 설비가 공간의 AEI에 기여하지 않습니다.
CU는 공간 반사 특성(천장, 벽 및 바닥)뿐만 아니라 공간의 공실률(RCR)을 기준으로 계산됩니다.

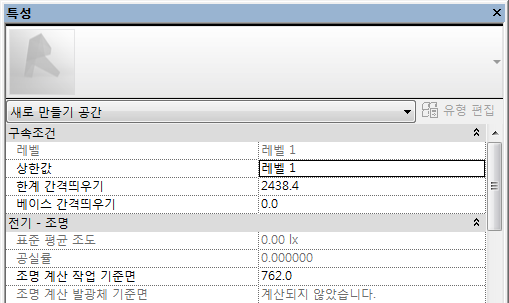

RCR는 공실 기준으로 계산된 룸 중공 높이(RCH)와 각 공간 인스턴스(instance)의 특성인 조명 계산 작업 기준면을 기준으로 계산됩니다.
룸 중공 높이
룸 중공 높이는 RCH = LP - LCW로 계산됩니다.
- RCH = 룸 중공 높이
- LP = 조명 계산 조명 평면(공간의 광원 높이)
- LCW = 조명 계산 작업 기준면
이 예의 경우: RCH = 9' 6" - 3' 0" = 6' 6"(높이에 따라 광원이 여러 개 있는 경우 최저 높이가 사용됩니다.)
공실률
공실률은 RCR = 2.5 * RCH * P / A로 계산됩니다.
- RCR = 공실률

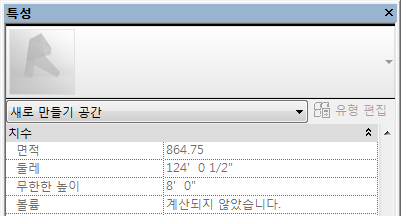

- P = 룸 둘레
- A = 룸 면적
이 예의 경우: RCR = 2.5 * 6.5 * 97.3333 / 567.11 = 2.788989

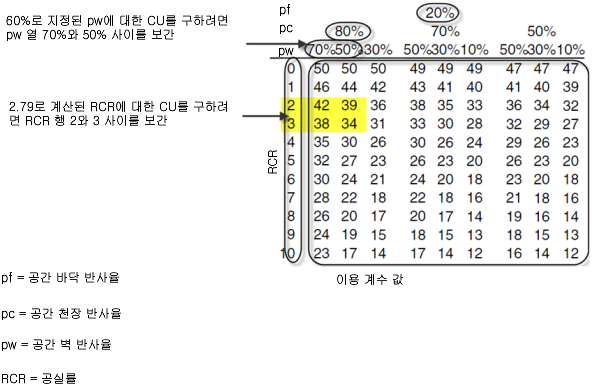

수동으로 이용 계수를 결정하려면 조명 데이터시트를 참고합니다. 여기에는 483T8_S.ies 포토메트릭 웹 파일로 기술된 설비에 대한 데이터시트의 일부가 나와 있습니다.

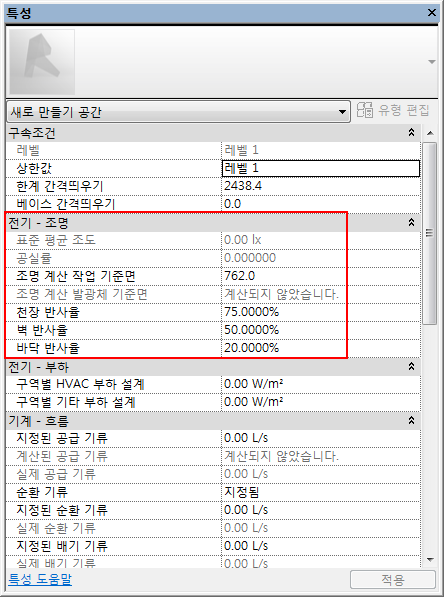

바닥, 벽 및 천장 반사율은 모두 공간 인스턴스(instance)의 특성이며 RCR는 위에서 설명한 대로 계산됩니다. 보간법에 의해 CU를 약 38로 예상할 수 있으며, 이것은 0.382762에 해당하고, Revit에서 포토메트릭 웹 파일을 기준으로 계산한 값입니다.
이용 계수
이 예에 작업 기준면의 루멘 공식 적용: WL = 7560 * 0.71478 * 0.382762 = 2068.345 lm
이 설비에 대한 WL은 공간의 총 루멘을 나타냅니다. 공간에서 이 단일 설비에 대한 결과 촉광 레벨은 AEI 수식(2068.345 lm / 567.11 sf = 3.65 fc)을 사용하여 결정됩니다.
공간에 설비가 여러 개 있는 경우 RCR는 공간의 가장 낮은 설비를 기반으로 하고(LCLP 매개변수로 보고됨) 각 설비 인스턴스(instance)마다 CU가 계산되며 각 설비의 WL이 합산된 다음 공간의 면적으로 나뉩니다.
예를 들어, 다른 설비가 8' 0" 고도에서 추가된다고 가정하십시오(아래 첨자는 설비 수를 나타냄).
- RCH2 = 8' 0" - 3' 0" = 5' 0"
- RCR2 = 2.5 * 5 * 97.3333 / 567.11 = 2.145376
- 평균 RCR = (2.145376 + 2.788989) / 2 = 2.467183
두 번째 설비의 경우 CU는 새 RCR를 사용하여 계산됩니다.
- WL2 = 7560 * 0.71478 * 0.411155 = 2221.773 lm
결과, 총 AEI = (WL1 + WL2) / 면적= (2068.345 + 2221.773) / 567.11 = 7.56 fc
