철근 배근 설정 대화상자를 사용하여 철근 배근 모델링의 일반 설정을 조정할 수 있습니다.
보강 철근 후크를 참조하여 보강 철근 모양 결정
- 구조 탭
철근 배근 패널 드롭다운
철근 배근 설정을 클릭합니다. - 철근 배근 설정 대화상자에서 일반을 클릭합니다.
- 보강 철근 모양 정의에서 후크 포함 선택을 취소합니다. 이 옵션은 새 프로젝트에서 기본적으로 선택됩니다.
보강 철근 모양 일치에 영향을 미치지 않도록 보강 철근 후크를 지정할 수 있습니다.
| 후크가 포함됨(기본값으로 선택됨) | 후크가 포함되지 않음(선택 취소됨) | |
|---|---|---|
 |
모양 01 | 모양 00 |
 |
모양 00 | 모양 00 |
면적 및 경로 철근 배근 내에서 보강 철근 호스트 설정
- 구조 탭철근 배근 패널 드롭다운 철근 배근 설정을 클릭합니다.
- 철근 배근 설정 대화상자에서 일반을 클릭합니다.
- 면적 및 경로 철근 배근 옵션 내에서 호스트 구조 보강 철근을 선택합니다.
- 새 파일 열기 - 이 옵션은 기본적으로 설정되지만 프로젝트에서 사용할 면적 및 경로 모드를 선택할 수 있습니다. 면적 또는 경로 철근 배근을 작성한 후에는 모드를 변경할 수 없습니다.
- 이전에 정의된 면적 및 경로 철근 배근이 있는 기존 파일 열기 - 이 옵션은 프로젝트에서 이전에 정의된 철근 배근 객체를 삭제한 후에 사용할 수 있습니다.
- 바닥, 벽 및 기초 슬래브의 독립적 보강 철근 요소를 표시합니다.

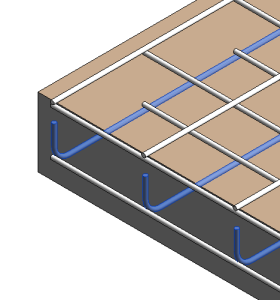

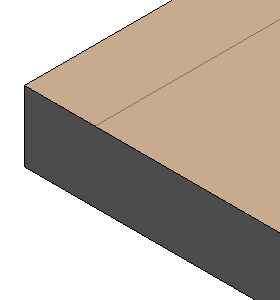

보강 철근 호스트 켜짐(기본값) 보강 철근 호스트 꺼짐
면적 또는 경로 철근 배근의 그래픽 섹션 특성 팔레트에서 보강 철근 요소의 가시성을 지정할 수 있습니다.
호스트 요소의 단면뷰를 작성하지 않을 경우 보강 철근 요소를 볼 수 없습니다.
- 프로젝트에서 모든 보강 철근의 일람표를 작성합니다.
호스트된 구조 보강 철근은 가능할 경우 보강 철근 세트를 작성합니다. 이렇게 하면 보강 철근 세트(동일한 길이의 인접 철근이 일람표의 한 행에서 그룹화됨)와 같은 요소에 대한 일람표를 작성할 수 있습니다.
- 프로젝트에서 면적 시스템 또는 경로 시스템을 제거하고 보강 철근 또는 보강 철근 세트를 그대로 둡니다. 면적 철근 배근 시스템 제거 또는 경로 철근 배근 시스템 제거를 참고하십시오.
구조 보강 철근에 대한 철근 배근 올림 설정
- 구조 탭철근 배근 패널 드롭다운 철근 배근 설정을 클릭합니다.
- 철근 배근 설정 대화상자에서 철근 배근 올림을 클릭합니다.
- 철근 배근 올림 사용을 선택합니다.
- 선택된 경우 계산된 철근 길이와 철근 세그먼트 길이가 올림됩니다.
- 선택 취소된 경우 계산된 철근 길이 및 철근 세그먼트 길이가 정확한 값으로 표시됩니다.
이 옵션에 따라 철근 배근 올림이 프로젝트에 적용되는지 여부가 결정됩니다. 철근 배근 올림이 다음과 같은 경우:
- 구조 보강 철근에 대한 철근 길이 및 철근 세그먼트 길이의 값을 지정합니다. 구조 선조립 철근 배근에 대한 선조립 시트 치수 값을 지정할 수도 있습니다. 리스트에서 사용자를 선택하고 올림 증분 필드에 나열되지 않은 값을 입력합니다. 주: 단위는 프로젝트 단위 설정에서 상속되지만 철근 배근 올림이 보강 철근 인스턴스(instance)에 대한 프로젝트 단위를 재지정합니다.
- 확인을 클릭하여 올림 변경사항을 적용합니다.
철근 배근 올림을 사용하면 보강 철근의 태그를 지정하거나 보강 철근을 필터링하거나 일람표를 작성할 때 구성 및 주석을 단순화할 수 있습니다.
철근 배근 설정 대화상자에 정의된 올림 값이 보강 철근 유형 특성 및 보강 철근 인스턴스(instance) 특성 대화상자에 입력됩니다. 인스턴스(Instance) 특성 팔레트에 표시된 보강 철근 길이는 정확한 길이와 올림된 길이(괄호 안에 표시됨)와 같은 이중 형식으로 표시됩니다. 정확한 길이 특성을 편집하여 철근 유형 및 철근 인스턴스(instance)를 수동으로 재지정할 수 있습니다.
면적 또는 경로 철근 배근의 태그 약어 변경
- 구조 탭철근 배근 패널 드롭다운 철근 배근 설정을 클릭합니다.
- 철근 배근 설정 대화상자에서 면적 철근 배근 또는 경로 철근 배근을 클릭합니다.
두 대화상자 중 하나의 왼쪽에는 가능한 주석 약어 리스트(설정)가 있고 오른쪽에는 편집 가능한 약어(값)가 있습니다.
- 값을 선택하여 강조 표시합니다.
- 약어를 주석에 표시할 내용으로 편집합니다.
- 확인을 클릭하여 약어 변경사항을 적용합니다.
다음 그림에서는 기본 약어와 수정된 예를 프로젝트에 표시되는 대로 보여줍니다.

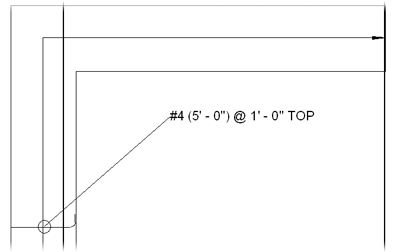

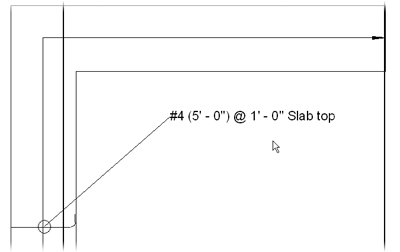

기본 약어 수정된 약어 면적 철근

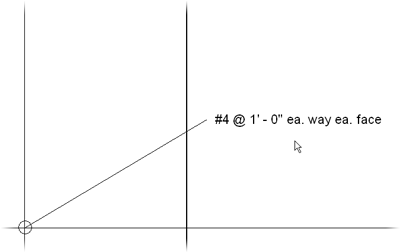

경로 철근 배근
철근 배근 태그 지정에 대한 자세한 내용은 면적 철근 배근 태그 지정 및 경로 철근 배근 태그 지정을 참고하십시오.
