철근 배근

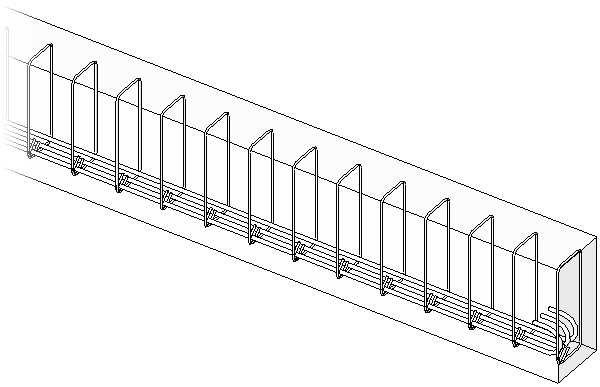

철근 배근 도구를 사용하여 보강 철근, 철근 배근 철근 또는 선조립과 같은 철근 배근을 유효한 호스트(예: 콘크리트 기둥, 보, 벽, 기초 및 구조 바닥)에 추가합니다.
구조 탭
철근 배근 패널
(보강 철근)
(면적)
(경로)
(선조립)
이 단원의 항목
철근 배근 정보
철근 배근 도구를 사용하여 보강 철근, 철근 배근 막대 또는 선조립과 같은 철근 배근 요소를 유효한 호스트(예: 콘크리트 보, 기둥, 구조 바닥 또는 기초)에 추가합니다.
보강 콘크리트 부품 정보
벽 및 바닥과 같은 표면 요소에서 작성된 콘크리트 부품은 보강 철근 커버를 보유하고 보강 철근, 보강 철근 세트, 면적 철근 배근, 경로 철근 배근 및 선조립 철근 배근을 호스트할 수 있습니다.
철근 배근 설정 수정
철근 배근 설정 대화상자를 사용하여 철근 배근 모델링의 일반 설정을 조정할 수 있습니다.
보강 철근 구속조건 및 피복
보강 철근 구속조건은 콘크리트 호스트 요소와 관련하여 각 보강 철근 인스턴스(instance)의 형상을 설정하고 잠급니다. 보강 철근 피복은 보강 철근이 파라메트릭 방식으로 연장되는 콘크리트 호스트의 내부 간격띄우기입니다.
보강 철근 배치
유효한 호스트의 단면뷰에 개별 보강 철근 인스턴스(instance)를 배치합니다.
보강 철근 세트 배치
호스트의 단면뷰에서 보강 철근의 선형 세트를 추가합니다.
보강 철근 세트에 대한 기본 철근 프리젠테이션
철근 배근 설정 대화상자에서 보강 철근 세트에 대한 기본 철근 표현을 지정하십시오.
보강 철근 세트에서 철근 프리젠테이션 변경
보강 철근 세트가 뷰에 표시되는 방법을 지정합니다. 철근 프리젠테이션 구성은 보강 철근 세트가 배치된 식별 가능한 외곽설정을 유지하면서 뷰를 단순화합니다.
보강 철근 모양 정보
보강 철근 모양은 모깎기 및 후크에 지정될 수 있는 스트럽, 타이 및 직선 철근으로 구성됩니다. 각 모양을 조작하여 모델에서 철근 배근 요구를 충족시킬 수 있습니다.
보강 철근 모양 수정
호스트 피복 참조의 스냅 동작과 관련하여 보강 철근 요소의 모양을 수동으로 조정합니다.
나선형 보강 철근 수정 정보
기타 보강 철근 패밀리와 달리 나선형 보강 철근은 다중 평면이고 패밀리 레벨에서 편집할 수 없습니다. 그러나 개별 인스턴스(instance)를 배율 조정 및 회전할 수 있습니다.
평면 보강 철근 스케치
유효한 호스트 내에서 보강 철근 모양을 수동으로 배치할 경우 일반 스케치 도구를 사용합니다.
다중 평면 보강 철근 스케치
일반 스케치 도구를 사용하여 두 평면으로 구부러지는 보강 철근 모양을 정의합니다.
보강 철근 후크 추가
보강 철근을 호스트에 배치한 후 보강 철근 특성을 수정하여 후크를 지정할 수 있습니다.
뷰의 보강 철근에 대한 가시성 조정
모델의 보강 철근 요소는 호스트 요소에 포함되어 있습니다. 은선 뷰에서는 호스트에 의해 가려집니다. 보강 철근 설계를 문서화할 수 있도록 프로젝트의 각 뷰에 대해 재지정을 설정할 수 있습니다.
보강 철근 일람표 마크 지정
논리적으로 그룹화된 철근 배근의 일람표 작성 및 구성을 위한 보강 철근 인스턴스(instance)에 보강 철근 일람표 마크를 지정합니다.
철근 배근 올림
철근 및 철근 세그먼트 길이를 올림 처리할 수 있습니다.
철근 배근 번호 매기기
철근 배근 요소는 배치 시 번호가 매겨집니다. 번호 매기기를 통해 일람표 및 태그에 대해 동일한 철근 배근 요소를 일치시킬 수 있습니다.
보강 철근 모양 패밀리 편집 정보
보강 철근 모양 패밀리를 편집하여 다양한 구속조건, 철근 및 다중 평면 배치 사용을 지정할 수 있습니다.
보강 철근 인스턴스(instance) 특성
보강 철근의 인스턴스(instance) 특성을 정의하는 매개변수를 보고 수정합니다.
보강 철근 유형 특성
보강 철근 요소의 유형 특성을 정의하는 매개변수를 보고 수정합니다.
면적 철근
구조 면적 철근 배근 도구를 사용하여 균등한 간격의 수많은 보강 철근을 바닥, 벽, 기초 슬래브 및 기타 콘크리트 호스트를 배치합니다.
경로 철근 배근
구조 경로 철근 배근 도구를 사용하여 수많은 보강 철근을 경로를 따라 배치합니다.
선조립 철근 배근
겹친 이음 선조립 시트를 바닥, 벽 및 기초 슬래브에 배치합니다. 선조립 철근 배근 요소는 용접 철망과 선조립 시트라는 2개의 요소 유형으로 구성됩니다.
