매스 바닥을 작성한 후 2D 뷰에서 매스 바닥에 태그를 지정할 수 있습니다. 태그에는 각 매스 바닥의 면적, 외부 표면적, 둘레, 볼륨 및 용도에 대한 정보를 포함할 수 있습니다.
매스의 모양을 변경하면 태그가 변경사항에 맞게 업데이트됩니다.
- 태그를 적용할 수 있는 뷰를 엽니다.
평면도, 단면도 및 입면도를 비롯한 2D 뷰에서 요소에 태그를 지정할 수 있습니다. 3D 뷰에서는 요소에 태그를 지정할 수 없습니다.
- 매스 바닥에 태그를 적용합니다.
카테고리별 태그 및 태그가 지정되지 않은 모든 항목 태그를 참고하십시오.
팁: 매스 바닥에 태그를 지정하는 데 문제가 있는 경우에는 바닥 위로 커서를 이동하고 Tab 키를 누릅니다. (Tab 키를 누르면 매스에서 매스 바닥으로 초점이 변경됩니다.) 그런 다음 매스 바닥을 클릭하여 매스 바닥에 태그를 지정합니다. - (선택 사항) 태그에 용도 레이블이 표시되는 경우에는 용도 문자를 클릭하고 값을 입력합니다.
태그에 용도 값을 입력하는 경우 프로젝트의 다른 영역(예: 요소 특성 및 매스 바닥 일람표)이 관련 정보로 업데이트됩니다.
Revit에서는 매스 바닥 태그 및 M_매스 바닥 태그 패밀리를 제공합니다. 이러한 태그는 매스 바닥별 용도 및 제곱 단위에 대한 정보를 제공하며, 다음 폴더에 있습니다.
%ALLUSERSPROFILE%₩Autodesk₩<제품 이름 및 릴리즈>₩Libraries₩<로케일 및 언어>₩Annotations

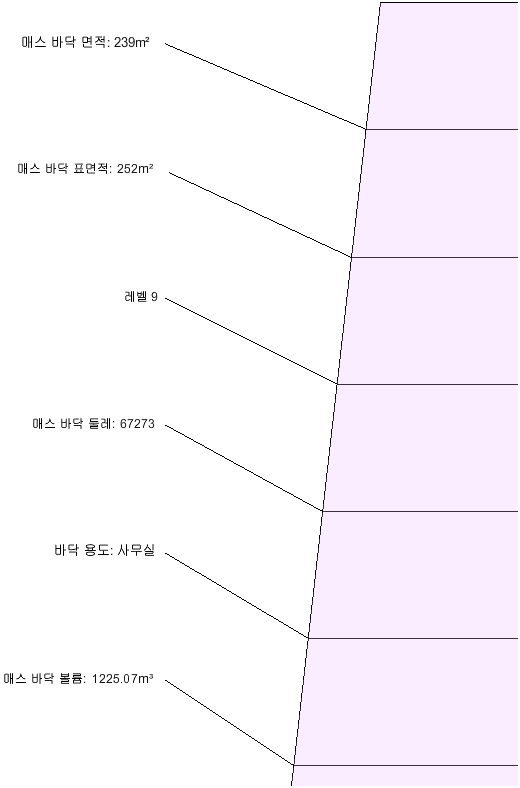

매스 바닥 태그에 다른 매개변수 값을 표시하려면 그림과 같이 원하는 정보를 포함하는 태그 패밀리를 작성합니다.
매스 바닥의 샘플 태그
