지형면 소구역은 기존 지형면 내부에 스케치하는 영역입니다.
예를 들어 소구역을 사용하여 경사 표면, 도로 또는 고립영역에 주차장을 그릴 수 있습니다. 소구역을 작성하면 별도의 표면이 만들어지는 것이 아니라 재료와 같은 다른 특성 세트를 적용할 수 있는 표면 영역이 정의되는 것에 불과합니다.
소구역을 작성하려면
- 지형면을 표시하는 대지 평면을 엽니다.
- 매스작업 & 대지 탭
대지 수정 패널
(소구역)을 클릭합니다. Revit은(는) 스케치 모드에 들어갑니다.
(선 선택)을 클릭하거나 다른 스케치 도구를 사용하여 지형면에 소구역을 작성합니다. 주: 단일 닫힌 루프를 사용하여 지형면 소구역을 작성합니다. 여러 개의 닫힌 루프를 작성할 경우 첫 번째 루프만 소구역을 작성하는 데 사용되고 나머지 루프는 무시됩니다.
소구역 경계를 수정하려면
- 소구역을 선택합니다.
- 수정 | 지형 탭소구역 패널
(경계 편집)을 클릭합니다. - (선 선택)을 클릭하거나 다른 스케치 도구를 사용하여 지형면에서 소구역을 수정합니다.
예제

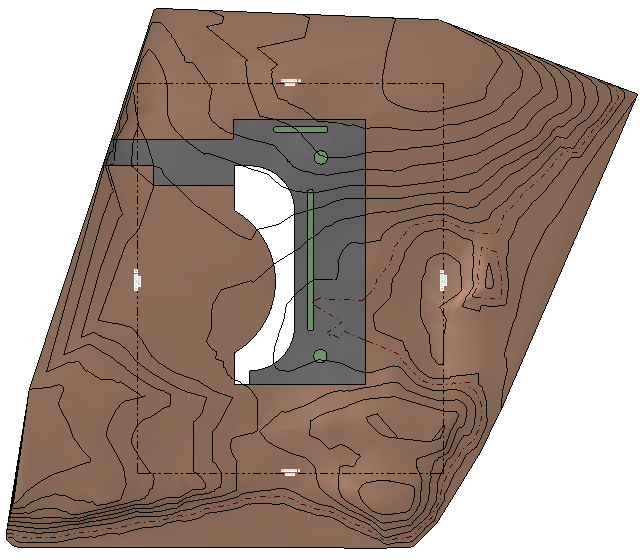

다음 이미지는 소구역이 회색으로 표시된 지형면을 보여줍니다.
팁: 소구역을 사용하여 주차장, 회전 화살표 및 비활성화된 표시와 같은 도로 요소를 추가할 수 있습니다. 프로세스를 단순화하려면 상세 구성요소를 템플릿으로 사용하고 소구역 편집기에서 선 선택 도구를 사용합니다. 원하는 경우 소구역의 경계를 상세 구성요소의 선택된 선에 잠글 수 있습니다. 상세 구성요소를 이동하는 경우 소구역이 자동으로 조정됩니다.
