지형면 분할

지형면을 두 개의 다른 표면으로 분할한 다음 각 표면을 독립적으로 편집할 수 있습니다.

지형면을 3개 이상의 표면으로 분할하려면 표면 분할 도구를 여러 번 사용하여 지형면을 필요에 따라 추가로 세분화합니다.

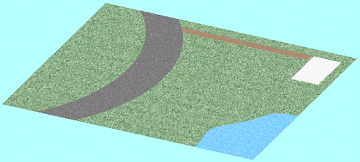

표면을 분할한 후, 각 표면에 서로 다른 재료를 지정하여 도로, 호수, 광장, 언덕을 표현할 수 있습니다. 지형면 전체 비율을 삭제할 수도 있습니다.

가져온 파일이 측량되지 않은 영역을 원하지 않는 아티팩트로 채울 때 표면 분할 도구를 사용하여 가져온 파일에 의해 생성된 지형면의 원하지 않는 부분을 제거할 수 있습니다.

주: 지형면의 철거 공정 특성을 없음이 아닌 다른 값으로 설정하고 지형면을 분할할 경우 결과 표면 중 하나에 대해 이 값이 없음으로 변경됩니다.

지형면을 분할하려면

1. 대지 평면 또는 3D 뷰를 엽니다.
2. 매스작업 & 대지 탭대지 수정 패널(표면 분할)을 클릭합니다.
3. 도면 영역에서 분할할 지형면을 선택합니다.

   Revit은(는) 스케치 모드에 들어갑니다.

4. 표면 분할을 스케치합니다.

   방법

   1. 수정 | 표면 분할 탭그리기 패널(선 선택)을 클릭하거나 다른 스케치 도구를 사용하여 지형면을 분할합니다.

      선 선택 도구로 지형면 선을 선택할 수 없습니다. 벽과 같은 다른 유효한 선을 선택할 수 있습니다.

   2. 표면 경계에 닿지 않는 하나의 닫힌 루프를 스케치하거나 하나의 열린 루프를 스케치합니다. 열린 루프의 양 끝이 모두 표면의 경계에 있어야 합니다. 열린 루프의 일부가 표면의 경계를 교차하거나 이 경계와 겹쳐서는 안 됩니다.
   3. (편집 모드 완료)를 클릭합니다.

예

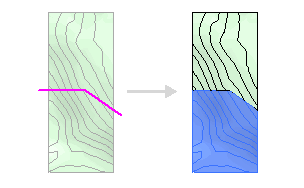

샘플 표면 분할
