1부: 프로젝트 작성 및 레벨 추가

이 연습에서는 프로젝트를 시작하고 건물 모델의 기초, 하위 레벨, 기본 레벨 및 지붕에 대한 레벨을 작성합니다.

카테고리 새 사용자 소요 시간 10분 사용되는 튜토리얼 파일 없음 - 새 프로젝트

레벨을 작성하는 동시에 해당 뷰를 작성할 수 있습니다.

목표

• 템플릿에서 프로젝트를 작성합니다.
• 기본 레벨의 이름을 바꾸고 레벨 입면도를 수정합니다.
• 레벨 시작 및 끝 점을 지정하여 레벨을 추가합니다.
• 기존 레벨에서 고도를 간격띄우기하여 레벨을 수정합니다.

비디오 보기

프로젝트 레벨 수정

1. Revit LT를 열고 최근 파일 페이지의 프로젝트 아래에서 기본값을 클릭하여 기본 템플릿을 사용하여 프로젝트를 시작합니다.
2. 프로젝트 탐색기의 입면도(건물 입면도) 아래에서 남쪽을 두 번 클릭하여 도면 영역에서 남쪽 뷰를 엽니다.

   프로젝트 템플릿에는 2개의 레벨이 이미 작성되어 있습니다.

3. 오른쪽의 레벨 레이블 및 값으로 확대합니다. (마우스 휠을 사용하여 확대 및 축소할 수 있습니다.)
4. 레벨 1에 대한 레이블을 클릭하고 01 - 하위 레벨을 입력합니다.
5. 레이블 바깥쪽을 클릭하여 변경 사항을 저장합니다.
6. 메시지가 표시되면 예를 클릭하여 Revit LT에서 해당 뷰의 이름을 바꿉니다.
7. 프로젝트 탐색기의 평면도 아래에서 레벨 2를 마우스 오른쪽 버튼으로 클릭한 다음 이름 바꾸기를 클릭합니다.

   또는 프로젝트 탐색기에서 해당 뷰의 이름을 바꾸어 레벨 이름을 바꿀 수 있습니다.

8. 이름에 00 - 기초를 입력하고 확인을 클릭합니다.
9. 메시지가 표시되면 예를 클릭하여 해당 레벨 및 뷰의 이름을 바꿉니다.

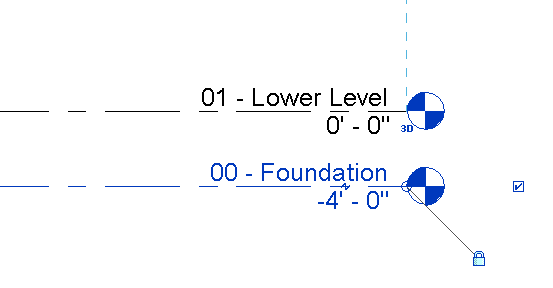

10. 도면 영역에서 00 - 기초에 대한 값을 클릭하고 -4'를 입력한 후 Enter 키를 눌러 레벨의 고도를 변경합니다.


레벨 추가

1. 건축 탭기준 패널(레벨)을 클릭합니다.

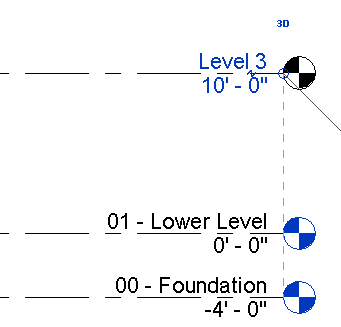

2. 커서를 01 - 하위 레벨 선의 왼쪽 끝점 위에 놓고 커서를 위로 10' 이동한 후 새 레벨을 클릭하여 시작합니다.
3. 파선에서 끝점이 하위 레벨의 끝점과 일치함을 나타낼 때까지 커서를 오른쪽으로 수평 이동하고 레벨을 클릭하여 배치합니다.

4. 리본에서 수정 | 레벨 배치 탭그리기 패널(선 선택)을 클릭합니다.

   기존 레벨로부터 특정 거리에 레벨을 작성하여 추가할 수 있습니다.

5. 리본 바로 아래에 있는 옵션 막대에서 간격띄우기에 대해 10'을 입력하고 Enter 키를 누릅니다.
6. 위에 파선이 표시될 때까지 방금 추가한 레벨에 커서를 놓고 레벨을 클릭하여 배치합니다.
7. (수정)을 클릭합니다.

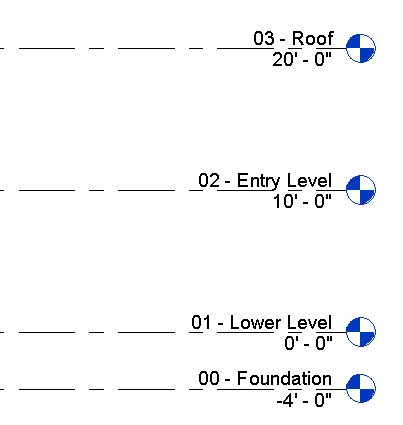

8. 레벨 3과 레벨 4의 이름을 다음 값으로 바꾸고 예를 클릭하여 해당 뷰의 이름을 바꿉니다.
   • 레벨 3 = 02 - 기본 레벨
   • 레벨 4 = 03 - 지붕

   이제 프로젝트에 대해 적절한 고도에 4개의 레벨이 작성되었습니다.
