12부: 메모 추가

이 연습에서는 건물 모델의 평면뷰에 문자 주석을 추가합니다.

카테고리 새 사용자 소요 시간 10분 사용되는 튜토리얼 파일 GSG_12_notes.rvt

목표

• 건물 모델에 문자 주석을 추가합니다.
• 문자 위치 및 형식을 수정합니다.

비디오 보기

메모 추가

1. GSG_12_notes.rvt 프로젝트를 엽니다.
2. 01 - 하위 레벨 평면도가 열려 있는지 확인합니다.
3. 주석 탭문자 패널(문자)를 클릭합니다.
4. 형식 패널에서 (두 개의 세그먼트)를 클릭합니다.
5. 유형 선택기에서 3/32" 문자 유형이 선택되어 있는지 확인합니다. 이 크기가 선택되지 않은 경우 유형 선택기에서 드롭다운 화살표를 클릭하고 리스트에서 3/32"를 선택합니다.

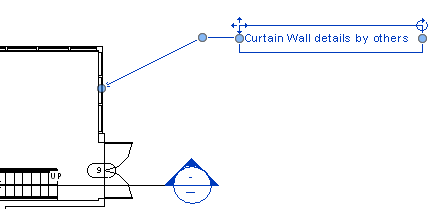

6. 동쪽 커튼월에 메모를 추가합니다.
   • 동쪽 커튼월을 클릭합니다.
   • 커서를 오른쪽 위로 이동하고 첫 번째 세그먼트를 클릭하여 배치합니다.
   • 커서를 오른쪽으로 수평 이동하고 두 번째 세그먼트를 배치합니다.
   • 다른 사람에 의한 커튼월 상세정보 문자를 입력하고 문자 필드의 바깥쪽을 클릭합니다.

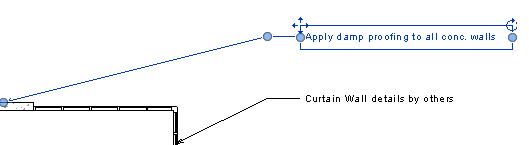

7. 같은 방법을 사용하여 다음 메모를 북쪽 옹벽에 추가하고 이 메모를 커튼월 문자와 정렬합니다.
   • 모든 콘크리트 벽에 방습을 적용합니다.

8. Esc 키를 두 번 누릅니다.
9. 북쪽 벽에 대한 메모를 선택하고 오른쪽 컨트롤을 왼쪽으로 끌어 메모 상자의 크기를 지정하고 문자를 줄바꿈합니다.
10. 이동 컨트롤 을 클릭하고 끌어 문자를 재배치하고 Esc 키를 두 번 누릅니다.
11. 커튼월에 대한 메모를 선택합니다.

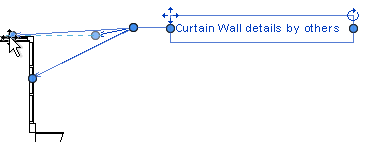

12. 형식 패널에서 (왼쪽 직선 지시선 추가)를 클릭합니다.
13. 도면 영역에서 새 지시선의 끝점을 클릭하여 북쪽 커튼월을 가리키도록 끕니다.
