5부: 지붕 작성

이 연습에서는 외부 벽의 외곽설정을 사용하여 지붕을 작성합니다. 지붕을 작성할 때 돌출부 값을 지정하여 지붕에 돌출부가 생기도록 합니다.

카테고리 새 사용자 소요 시간 10분 사용되는 튜토리얼 파일 GSG_05_add_roof.rvt

목표

• 경사 정의 지붕 선을 추가합니다.
• 돌출부가 정의된 지붕 선을 추가합니다.
• 자르기/연장을 사용하여 스케치를 완료합니다.
• 외부 벽을 지붕에 부착합니다.
• 지붕 경사를 수정합니다.

비디오 보기

지붕 그리기

지붕 선 그리기

돌출부가 있는 지붕 선 작성

지붕 스케치 완료

1. GSG_05_add_roof.rvt 프로젝트를 엽니다.
2. 03 - 지붕 평면도를 엽니다.
3. 건축 탭지붕 드롭다운(외곽설정으로 지붕 만들기)를 클릭합니다.
4. 그리기 패널에서 (선)을 클릭합니다.
5. 옵션 막대에서 경사 정의가 선택되어 있는지 확인합니다.
6. 첫 번째 지붕 세그먼트를 그리려면 왼쪽 맨 아래에서 시작하고 왼쪽 벽 끝점 및 남쪽과 가장 동쪽 벽의 교차점을 선택하여 남쪽 벽의 외부 모서리를 추적합니다.
7. 그리기 패널에서 (벽 선택)을 클릭합니다.
8. 옵션 막대에서 돌출부에 대해 3'를 입력하고 경사 정의를 선택 취소합니다.

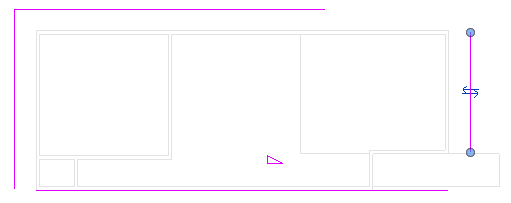

9. 도면 영역에서 서쪽 벽을 강조 표시합니다. 벽의 외부에 파선이 표시되면 지붕 선을 클릭하여 배치합니다. 북쪽 벽과 동쪽 벽에 대해 반복합니다.

10. 수정 패널에서 (코너로 자르기/연장)을 클릭합니다.
11. 동쪽 지붕 선을 선택한 다음 남쪽 지붕 선을 선택합니다. 서쪽과 남쪽 지붕 선과 북쪽과 동쪽 지붕 선에 대해 반복합니다.
12. 모드 패널에서 (편집 모드 완료)를 클릭합니다.

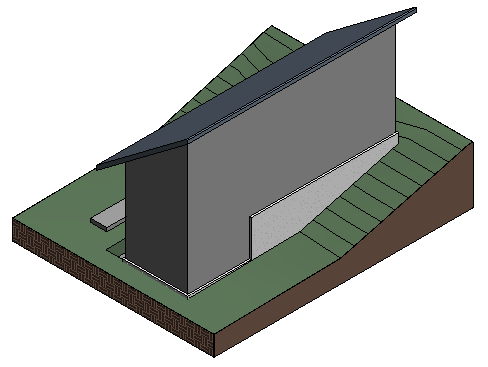

    결과로 생성된 지붕은 기본값을 사용하고 경사가 매우 높습니다. 이 경사는 나중에 연습에서 수정할 수 있습니다.

벽을 지붕에 부착

1. 커서를 외부 벽 위에 놓고 Tab 키를 누른 후 클릭하여 벽 체인을 선택합니다. 모든 외부 벽이 선택됩니다.
2. Ctrl 키를 누르고 기본 레벨의 언더레이에 표시되는 각 내부 벽을 클릭하여 선택합니다.
3. 수정 | 벽 탭벽 수정 패널(상단/베이스 부착)을 클릭합니다.
4. 지붕을 클릭하여 선택합니다.
5. 신속 접근 도구막대에서 (기본 3D 뷰)를 클릭합니다.

   벽이 지붕까지 연장됩니다.

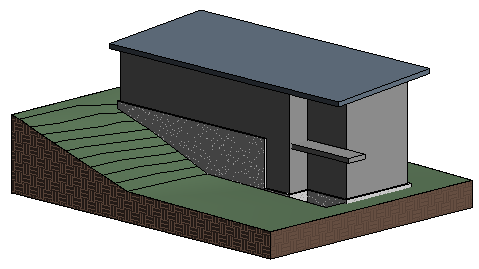

지붕 경사 수정

1. 지붕을 선택합니다.
2. 특성 팔레트의 치수 아래에 있는 경사로 1"/12"를 입력한 후 적용을 클릭합니다.
3. 도면 영역을 클릭하여 지붕을 선택 취소합니다.
