6부: 문 배치

이 연습에서는 문 유형을 프로젝트에 로드한 다음 모델에 내부 및 외부 벽을 추가합니다.

카테고리 새 사용자 소요 시간 10분 사용되는 튜토리얼 파일 GSG_06_place_doors.rvt, bifold-4 Panel.rfa, Casement 3x3 with Trim.rfa, Double-Glass 2.rfa, Single-Glass 2.rfa

목표

• 문 패밀리를 로드합니다.
• 유형 선택기를 사용하여 문 유형을 변경합니다.
• 문을 모델에 배치합니다.
• 스페이스바를 사용하여 문을 배치하기 전에 문의 회전 방향을 변경합니다.
• 반전 컨트롤을 사용하여 문을 배치한 후 문의 방향을 변경합니다.

비디오 보기

패밀리 로드

1. GSG_06_place_doors.rvt 프로젝트를 엽니다.
2. 삽입 탭라이브러리에서 로드 패널(패밀리 로드)를 클릭합니다.
3. 패밀리 로드 대화상자에서 연습을 위한 패밀리 파일을 저장한 폴더로 이동합니다.
4. Ctrl 키를 누른 상태로 다음 파일을 선택한 후 열기를 클릭합니다.
   • bifold-4 Panel.rfa
   • Casement 3x3 with Trim.rfa
   • Double-Glass 2.rfa
   • Single-Glass 2.rfa

문 배치

1. 프로젝트 탐색기의 평면도에서 02 - 기본 레벨을 두 번 클릭합니다.
2. 특성 팔레트에서 언더레이로 없음을 선택합니다.

   하위 레벨의 언더레이 화면표시가 없으면 현재 바닥에 대한 벽을 더 쉽게 볼 수 있습니다.

3. 건축 탭작성 패널(문)을 클릭합니다.
4. 유형 선택기에서 이중 유리 2가 선택되어 있는지 확인합니다.
5. 필요한 경우 수정 | 문 배치 탭태그 패널(태그 삽입)을 클릭하여 문에 태그를 배치합니다.

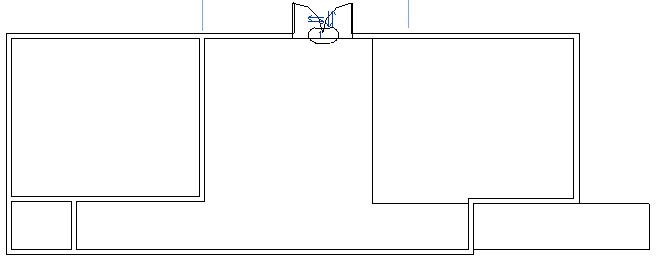

6. 그림과 같이 문을 클릭하여 건물의 북쪽 외부 벽에 배치합니다.

7. 유형 선택기의 단일 유리 2에서 36" x 84"를 클릭합니다.

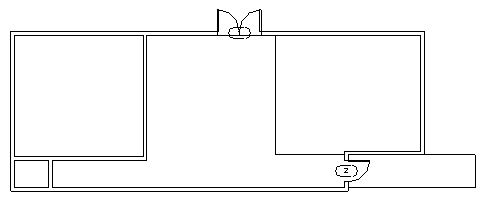

8. 그림과 같이 문을 클릭하여 아래의 동쪽 벽에 배치합니다.
   주: 문을 배치하면서 회전 방향이나 힌지 측면을 변경하려면 스페이스바를 누릅니다. 문을 배치한 후 방향을 변경하려면 반전 화살표를 클릭합니다.

9. 유형 선택기의 단일 플러시에서 36" x 84"를 클릭합니다.
10. 그림과 같이 기본 레벨에서 2개의 문을 추가로 배치합니다.

11. 01 - 하위 레벨 평면도를 엽니다.
12. 건축 탭작성 패널(문)을 클릭합니다.

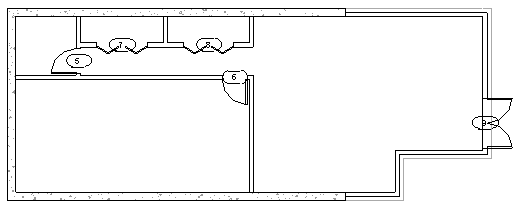

13. 그림과 같이 대략적인 위치에 문을 배치합니다. (유형 선택기를 사용하여 원하는 대로 문 유형을 변경합니다.)
