8부: 커튼월 배치

이 연습에서는 기존 외부 벽을 커튼월로 변경합니다.

카테고리 새 사용자 소요 시간 10분 사용되는 튜토리얼 파일 GSG_08_place_curtainwall.rvt

목표

• 분할 도구를 사용하여 기존 벽을 분할합니다.
• 벽 유형을 커튼월 유형으로 변경합니다.
• 커튼월 유형을 작성하고 그리드 패턴을 수정합니다.

비디오 보기

커튼월 작성

1. GSG_08_place_curtainwall.rvt 프로젝트를 엽니다.
2. 01 - 하위 레벨 평면도가 열려 있는지 확인합니다.
3. 건물의 북동쪽 코너로 확대합니다.
4. 수정 탭수정 패널(요소 분할)을 클릭합니다.

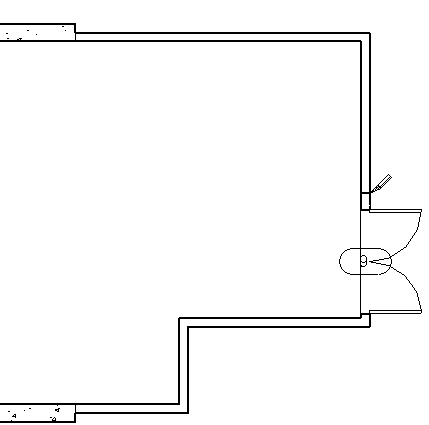

5. 문 바로 위의 동쪽 벽을 클릭하여 벽을 분할하고 Esc 키를 두 번 누릅니다.

6. 신속 접근 도구막대에서 (기본 3D 뷰)를 클릭합니다.

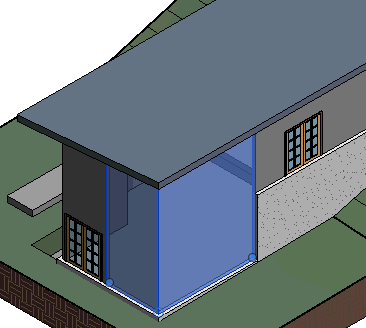

7. 그림과 같이 Ctrl 키를 누른 상태로 동쪽 벽의 부분 및 북쪽 벽의 인접한 부분을 선택합니다. 벽의 모서리를 클릭하여 요소를 선택합니다.

8. 유형 선택기의 커튼월 아래에서 점두를 클릭합니다.
9. 도면 영역에서 여전히 커튼월을 선택한 상태로 특성 팔레트에서 (유형 편집)을 클릭합니다.
10. 유형 특성 대화상자에서 복제를 클릭합니다.
11. 이름 대화상자에서 집 벽을 입력하고 확인을 클릭합니다.
12. 수직 그리드 패턴에서 간격에 대해 4'를 입력합니다.
13. 수평 그리드 패턴에서 간격에 대해 4'를 입력하고 확인을 클릭합니다.

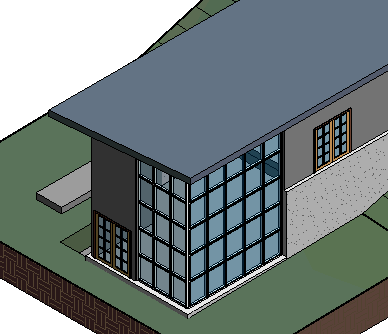

    새 간격이 두 커튼월 모두에 적용되며, 이 새 유형은 프로젝트의 일부입니다.
