이 연습에서는 건물 대지에 지형면과 건물 패드를 추가합니다.
|
여러 고도에서 점을 추가하여 건물의 기초 벽을 기반으로 지형을 작성하고 건물 패드를 작성합니다.
목표
- 여러 고도에서 점을 정의하여 지형면을 작성합니다.
- 기초 벽의 외곽설정을 기반으로 건물 패드를 작성합니다.
- 단면 상자를 사용하여 지형을 포함한 3D 뷰를 구성합니다.
- 사실적인 3D 뷰를 위해 지형에 잔디 재료를 지정합니다.
지형 추가
- 연습 파일 GSG_03_terrain_pad.rvt를 엽니다.
- 프로젝트 탐색기의 평면도 아래에서 대지를 두 번 클릭합니다.
- 대지 탭
대지 모델링 패널
(지형면)을 클릭합니다. 도구 패널의 점 배치 도구가 기본적으로 선택되어 있습니다.
- 옵션 막대에서 고도에 대해 10'를 입력합니다.

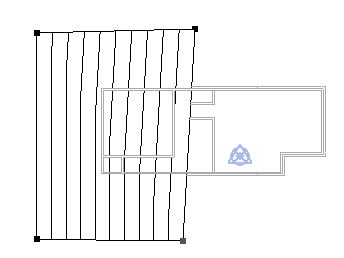

- 도면 영역을 클릭하여 건물의 바로 왼쪽에 2개의 점을 추가합니다(1개는 건물 위, 1개는 건물 아래).
- 고도 값을 0'으로 변경하고 건물의 가운데 쪽으로 2개의 점을 더 추가합니다(1개는 건물 위, 1개는 건물 아래).

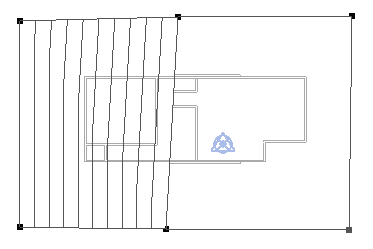

- 고도 값을 -1'로 변경하고 건물의 바로 오른쪽에 2개의 점을 더 추가합니다(1개는 건물 위, 1개는 건물 아래).
- 표면 패널에서
(표면 마감)을 클릭합니다. - 신속 접근 도구막대에서
(기본 3D 뷰)를 클릭합니다.
건물 패드 추가
- 대지 탭대지 모델링 패널
(건물 패드)를 클릭합니다. - 수정 | 패드 경계 작성 탭그리기 패널

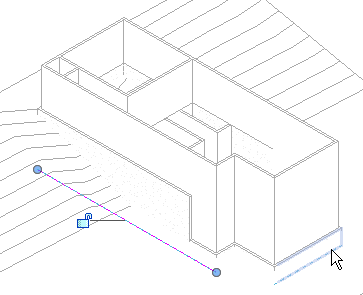

(선 선택)을 클릭합니다. - 기초 벽을 선택합니다. 주: ViewCube를 사용하여 4개의 기초 벽을 선택할 수 있도록 뷰 방향을 조정합니다(그림 참고).
- 수정 패널에서

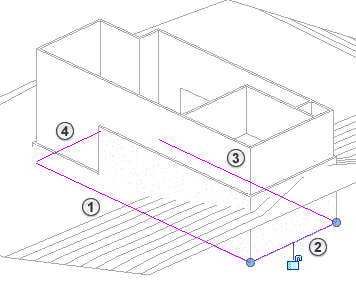

(코너로 자르기/연장)을 클릭합니다. - 위의 이미지를 참조하여 선
을 선택한 다음 선
을 선택하여 왼쪽 코너를 닫습니다. 그런 다음 선 을 다시 선택한 다음 선
을 선택하여 나머지 코너를 닫습니다. 이러한 2개 간격을 닫으면 닫힌 경계 스케치가 작성됩니다.
- 모드 패널에서 (편집 모드 완료)를 클릭합니다.

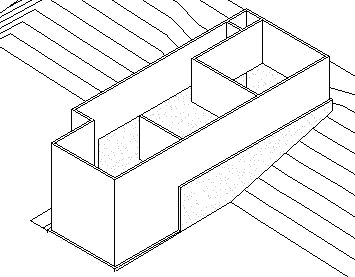

- 상단/오른쪽 각도에서 표시되도록 3D 뷰의 방향을 지정하고 건물 및 지형의 외부를 클릭하여 3D 뷰 자체를 선택합니다.
- 특성 팔레트의 범위 아래에서 단면 상자를 선택합니다.

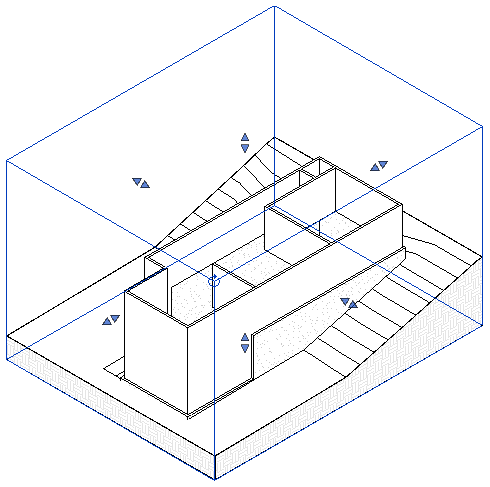

- 도면 영역에서 단면 상자를 선택하고 상위 컨트롤을 끌어 상자의 상단을 확장합니다(그림 참고).
- 단면 상자를 선택한 상태에서 마우스 오른쪽 버튼을 클릭하고 뷰에서 숨기기요소를 클릭하여 단면 상자를 숨깁니다.
- 지형을 선택하고 특성 팔레트에서 재료에 대해 값을 클릭하면
(찾아보기 버튼)이 표시됩니다. - 재료 탐색기에서 다음 작업을 수행합니다.
- 검색 필드에 잔디를 입력하고 Enter 키를 누릅니다.
- 검색 결과에서 잔디를 두 번 클릭하여 프로젝트에 추가합니다. 이 재료는 문서 재료 내에서 탐색기의 상단 창에 표시됩니다.

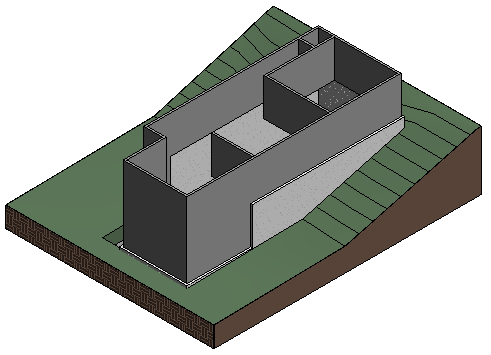

- 뷰 조절 막대에서 비주얼 스타일: 은선음영처리를 클릭하여 재료를 봅니다.
