Istnieją dwa rodzaje filtrów warstw, jeden oparty na ustawieniach właściwości, drugi na grupowaniu określonych nazw warstw.
W tym przykładzie pokazano definicję filtru warstw, którą określa się w oknie dialogowym Właściwości filtru warstw.
Przykład 1 — filtr właściwości warstw
Filtr o nazwie „Anno” umożliwia wyświetlenie warstw, które odpowiadają jednemu z następujących kryteriów:
- Mają nazwę zawierającą ciąg liter anno ORAZ są włączone, ORAZ odblokowane.
- Mają nazwę zawierającą ciąg liter anno ORAZ mają domyślny kolor czerwony.

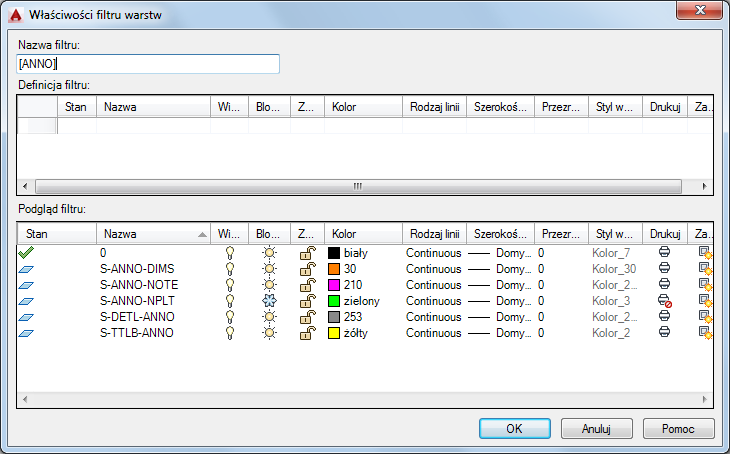

Wynik:
Przykład 2 — filtr grupy warstw
Filtr o nazwie „Rzut kondygnacji” umożliwia wyświetlenie warstw, które spełniają następujące kryteria:
- Są uwzględnione w grupie warstw „Rzut kondygnacji”. Warstwy te zostały przeciągnięte z listy warstw w prawym panelu Menedżera właściwości warstw do nazwy grupy warstw, która została utworzona w lewym panelu. Aby uzyskać dostęp do wszystkich warstw dla operacji przeciągania, kliknij filtr warstwy Wszystkie w lewym panelu.
Uwaga: Klikając prawym przyciskiem myszy filtr właściwości warstw, można go przekształcić w bardziej złożony filtr grupy warstw.
Wynik:
