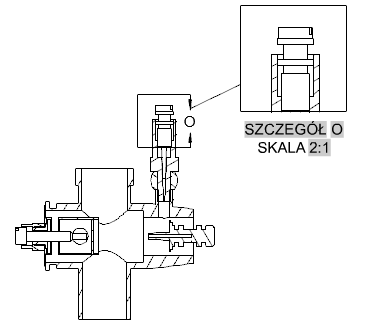

Tworzenie szczegółu z prostokątną obwiednią

Można tworzyć rzuty szczegółów z widoków rysunków w dokumentacji modelu.

  1. Kliknij kolejno kartę Układpanel Utwórz rzut listę rozwijaną SzczegółProstokątny. Wyszukiwanie
  2. Kliknij widok, aby użyć go jako rzutu macierzystego.
    Wskazówka: Format rzutu szczegółu zależy od bieżącego stylu szczegółu. Można nadpisać te ustawienia za pomocą kontekstowej karty wstążki Tworzenie rzutu szczegółu. Można na przykład określić identyfikator rzutu szczegółu, skalę oraz widoczność etykiety szczegółu.
  3. Kliknij środek obszaru do powiększenia.
  4. Kliknij narożnik, aby zdefiniować obszar powiększenia. W miejscu kliknięcia zostanie umieszczony identyfikator rzutu szczegółu, a w miejscu kursora zostanie wyświetlony podgląd rzutu szczegółu.
    Uwaga: Jeśli będzie to wymagane, po utworzeniu rzutu szczegółu można zmienić położenie identyfikatora.
  5. Aby umieścić rzut, przesuń podgląd w żądane miejsce i kliknij.
