PŁAPRZEKR (polecenie)

Tworzy obiekt przekroju działający jak płaszczyzna przekroju przez obiekty 3D.

Wyszukiwanie

Obiekty płaszczyzny przekroju tworzą przekroje brył, powierzchni i siatek. Za pomocą funkcji przekroju na bieżąco, stosowanej w przypadku obiektów płaszczyzny przekroju, można analizować model i zapisywać przekroje jako bloki przeznaczone do wykorzystania w arkuszach.

Lista opcji

Wyświetlane są następujące opcje.

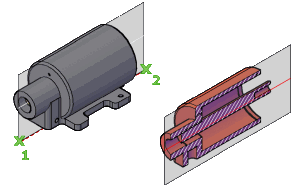

Powierzchnia lub dowolny punkt służący do ustalenia położenia linii przekroju

Określa powierzchnię umożliwiającą utworzenie płaszczyzny obiektu przekroju.

Można również wybrać dowolny punkt na ekranie, który nie znajduje się na powierzchni, aby utworzyć obiekt przekroju niezależny od bryły ani powierzchni. Pierwszy punkt określa punkt, wokół którego obraca się obiekt przekroju.

• Punkt przechodni. Określa drugi punkt definiujący płaszczyznę obiektu przekroju.

Rysuj przekrój

Definiuje obiekt przekroju za pomocą wielu punktów, tworząc linię przekroju z uskokami.

Ta opcja powoduje utworzenie obiektu przekroju w stanie Obwiednia przekroju w z wyłączonymi przekrojami na bieżąco.

Prostokątny

Ustawia obiekt przekroju zgodnie z orientacją prostokątną względem układu LUW.

Zostaje utworzony obiekt przekroju zawierający wszystkie obiekty 3D; jego orientacja jest określona względem LUW (a nie bieżącego widoku). Ta opcja powoduje utworzenie obiektu przekroju w stanie Płaszczyzna przekroju w z włączonymi przekrojami na bieżąco.

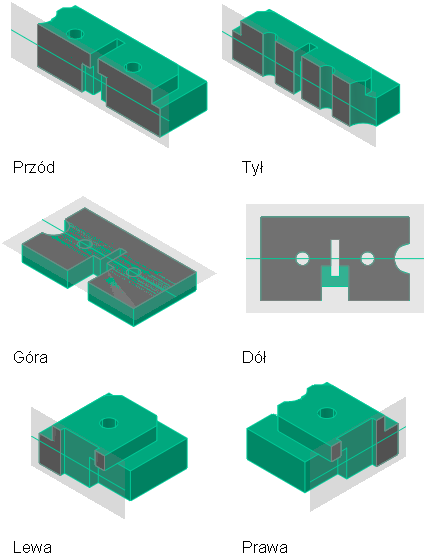

• Dopasuj przekrój do. Ustawia położenie obiektu przekroju, aby możliwe było dopasowanie względem jednej z określonych orientacji układu LUW:
  • Wierzch
  • Wstecz
  • Góra
  • Dół
  • Lewo
  • Prawa
