ZAOKRĄGL (polecenie)

Zaokrągla krawędzie obiektów.

Wyszukiwanie

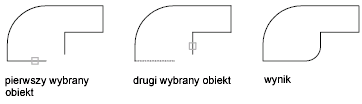

W tym przykładzie tworzony łuk jest styczny z obiema wybranymi liniami. Linie są ucinane na końcach łuku. Aby utworzyć zamiast tego ostry róg, należy wprowadzić promień równy zero.

Istnieje możliwość zaokrąglania łuków, okręgów, elips, łuków eliptycznych, linii, polilinii, półprostych, splajnów i prostych.

Można również zaokrąglać bryły 3D i powierzchnie. W przypadku wybrania obiektu siatki, dla którego ma zostać przeprowadzona operacja zaokrąglania, przed jej przeprowadzeniem można wybrać przekształcanie obiektu siatki w bryłę lub powierzchnię, a następnie kontynuowanie operacji. (Niedostępne w programie AutoCAD LT).

Wyświetlane są następujące monity.

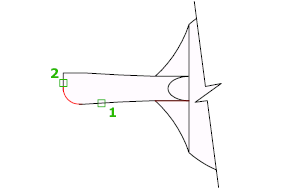

Pierwszy obiekt

Wybiera pierwszy z dwóch obiektów wymaganych do zdefiniowania zaokrąglenia 2D.

Podczas pracy z modelem 3D można również wybrać krawędź bryły 3D. (Niedostępne w programie AutoCAD LT).

Wybierz drugi obiekt lub wskaż, używając klawisza Shift, aby utworzyć narożnik

Użyj dowolnej metody wyboru obiektów lub przytrzymaj klawisz Shift i wybierz obiekt, aby utworzyć ostry narożnik

Jeżeli zostały zaznaczone linie, łuki lub polilinie, ich długości zostaną dopasowane tak, aby zmieścił się łuk zaokrąglenia. Aby zastąpić bieżący promień zaokrąglenia wartością 0, należy podczas wybierania obiektów przytrzymać wciśnięty klawisz Shift.

Jeśli zaznaczone obiekty to prostoliniowe odcinki polilinii 2D, mogą one sąsiadować ze sobą lub być przedzielone innym odcinkiem. Jeśli są oddzielone przez inny odcinek polilinii, polecenie ZAOKRĄGL usuwa oddzielający je odcinek i zastępuje go zaokrągleniem.

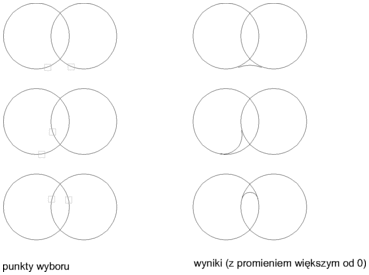

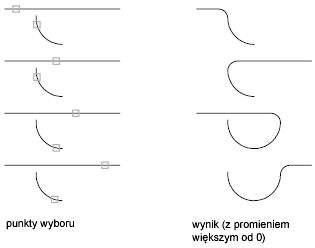

Pomiędzy łukami, a okręgami może istnieć więcej niż jedno zaokrąglenie. Wybierz obiekty w pobliżu miejsca, w którym mają być umieszczone punkty końcowe zaokrąglenia.

Polecenie ZAOKRĄGL nie ucina okręgów; łuk zaokrąglenia styka się gładko z okręgiem.

Jeśli została zaznaczona bryła 3D, można zaznaczyć wiele krawędzi, ale trzeba je zaznaczać pojedynczo. (Niedostępne w programie AutoCAD LT).

Cofaj

Cofa poprzednią operację w poleceniu.

Polilinia

AutoCAD wstawia łuk zaokrąglający w każdym wierzchołku polilinii 2D, w którym stykają się dwa segmenty liniowe.

Uwaga: Można również zaokrąglać punkty końcowe otwartej polilinii, wybierając segment polilinii przed określeniem tej opcji.

Wybierz polilinię 2D: Jeśli jeden odcinek łuku oddziela dwa odcinki linii, które zbiegają się do odcinka łuku, polecenie ZAOKRĄGL usuwa odcinek łuku i zastępuje go zaokrąglonym łukiem.

Promień

Definiuje promień łuku wypełnienia.

Wprowadzona wartość staje się bieżącym promieniem dla następnych wywołań polecenia ZAOKRĄGL. Zmiana tej wartości nie ma wpływu na istniejące łuki zaokrągleń.

Menu Modyfikuj

Określa, czy polecenie ZAOKRĄGL ucina zaznaczone krawędzie do końców zaokrąglonych łuków.

Wiele

Zaokrągla krawędzie więcej niż jednego zbioru obiektów.

Bok

(Niedostępne w programie AutoCAD LT).

Wybiera pojedynczą krawędź. Zaznaczanie pojedynczych krawędzi można kontynuować do momentu naciśnięcia klawisza Enter.

Po zaznaczeniu trzech lub więcej krawędzi, które zbiegają się w wierzchołku, tworząc narożnik kostki, polecenie ZAOKRĄGL oblicza połączenie wierzchołka, które jest częścią sfery wtedy, gdy trzy wynikowe zaokrąglenia mają takie same promienie.

Łańcuch

Zmienia wybór pojedynczych krawędzi na wybór kolejnych stycznych krawędzi, nazywany wyborem szeregowym.

Łańcuch krawędzi. Wybiera sekwencję stycznych krawędzi podczas wyboru pojedynczej krawędzi. Jeśli np. zaznaczysz krawędź na górze okna bryły 3D, polecenie ZAOKRĄGL zaznaczy także inne styczne krawędzie na górze.
Krawędź. Przełącza do trybu wyboru pojedynczej krawędzi.

Pętla

Określa pętlę krawędzi na powierzchni bryły. Dla każdej krawędzi, dostępne są dwa rodzaje pętli. Po wybraniu krawędzi pętli zostanie wyświetlony monit o zaakceptowanie bieżącego wyboru, lub wybranie następnej pętli.

Promień
