Zaokrąglenie łączy dwa obiekty za pomocą łuku, który jest styczny do obiektów i ma określony promień.
Narożniki wewnętrzny i zewnętrzny są nazywane zaokrągleniem. Do ich tworzenia służy polecenie ZAOKRĄGL.
Zaokrąglać można:
- Łuki
- Okręgi
- Elipsy i łuki eliptyczne
- Linie
- Polilinie
- Półproste
- Splajny
- Proste
- Bryły 3D (niedostępne w programie AutoCAD LT)
Polecenie ZAOKRĄGL może być używane do zaokrąglenia wszystkich narożników polilinii za pomocą jednego polecenia. Użyj opcji Wiele, aby zaokrąglić więcej niż jedną grupę obiektów bez opuszczania polecenia.
Gdy oba zaokrąglane obiekty leżą na tej samej warstwie, to łuk zaokrąglenia zostanie utworzony na tej warstwie. W przeciwnym wypadku zostanie on umieszczony na warstwie bieżącej. Warstwa wpłynie na właściwości obiektu, w tym kolor i rodzaj linii.
Zamiast łuku można użyć polecenia POŁĄCZENIE, aby utworzyć splajn łączący dwie linie lub krzywe, który jest do nich styczny.
Ucinanie i wydłużanie zaokrąglonych obiektów

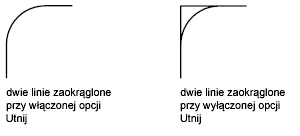

Można użyć opcji Utnij do określenia, czy wybrane obiekty będą ucinane lub wydłużane na końcach wynikowego łuku czy też pozostaną niezmienione.
Kontrolowanie położenia zaokrąglenia

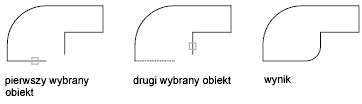

W zależności od położenia wybranych punktów łuk zaokrąglenia może powstać w kilku różnych miejscach. Na ilustracjach pokazano różnice w wybranych punktach i powstałych zaokrągleniach.
Zaokrąglanie kombinacji linii i segmentu polilinii

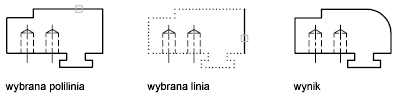

Aby zaokrąglić linie za pomocą polilinii, każda linia lub jej przedłużenie musi przecinać jeden z segmentów polilinii. Jeśli włączony jest tryb ucinania, zaokrąglane obiekty i tworzony łuk zaokrąglenia zostaną połączone w jedną nową polilinię.
Można również zaokrąglać punkty końcowe otwartej polilinii, wybierając segment polilinii przed określeniem opcji polilinii. Operacja ta tworzy zamkniętą polilinię.
Zaokrąglanie całej polilinii
Można zaokrąglić całą polilinię lub usunąć z niej istniejące zaokrąglenia.

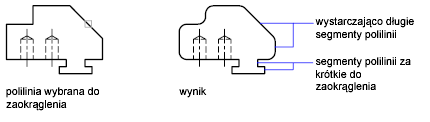

Po ustawieniu niezerowego promienia zaokrąglenia polecenie ZAOKRĄGL dodaje łuki zaokrąglenia w każdym wierzchołku, w którym spotykają się dwa wystarczająco długie segmenty polilinii.

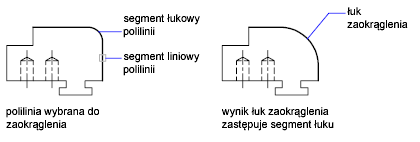

Jeśli dwa liniowe segmenty polilinii są rozdzielone segmentem łuku między nimi, polecenie ZAOKRĄGL usuwa segment łuku i zastępuje go nowym segmentem łuku z bieżący promień zaokrąglenia.
Gdy promień zaokrąglenia ma wartość 0, łuki zaokrąglenia nie zostaną wstawione. Jeżeli dwa segmenty polilinii są rozdzielone jednym segmentem łuku, polecenie ZAOKRĄGL usuwa ten łuk i przedłuża linie dopóki się nie przetną.
Zaokrąglanie linii równoległych

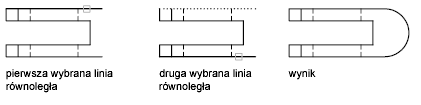

Można zaokrąglać równoległe linie, półproste i proste. Bieżący promień zaokrąglenia dopasowuje się tymczasowo, tworząc łuk, który jest styczny do obu obiektów i umieszczony na płaszczyźnie wspólnej dla nich.
Pierwszy wybrany obiekt musi być linią lub półprostą, lecz drugi obiekt może być linią, prostą lub półprostą. Łuk zaokrąglenia połączy dwie linie, jak pokazano na ilustracji.
