Oprawa oświetleniowa jest obiektem, który umożliwia zarządzanie komponentami źródła światła. Źródła światła można reprezentować przez osadzanie świateł fotometrycznych w blokach zawierających geometrię.

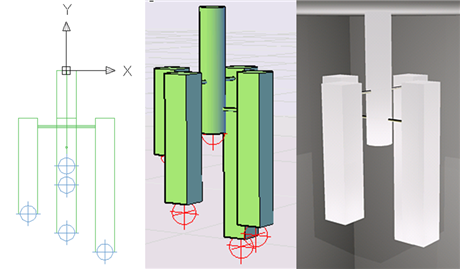

Przykład obiektu oprawy oświetleniowej.
- Kliknij kolejno kartę Wizualizacja
.. Wyszukiwanie - Dla oświetlenia fotometrycznego ustaw wartość na 1 (amerykańskie jednostki oświetlenia) lub 2 (międzynarodowe jednostki oświetlenia).
- Kliknij kolejno Wyszukiwanie
- Prawym przyciskiem myszy kliknij pasek tytułu palety narzędzi. Kliknij polecenie Światła fotometryczne.
- Przeciągnij światło z palety na rysunek.
- Przeciągnij inne światło z palety na rysunek.
- W wierszu polecenia wprowadź polecenie blok, aby utworzyć źródło światła zawierające światła umieszczone na rysunku.
