Przekształca polilinie i siatki 3D oraz okręgi z grubością w bryły 3D.
Techniki modelowania brył dostępne w przypadku brył 3D umożliwiają usprawnienie pracy. Podczas przekształcania siatki można określić, czy przekształcane obiekty mają być wygładzone czy płaszczyznowe oraz czy płaszczyzny zostaną scalone.

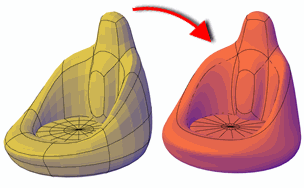

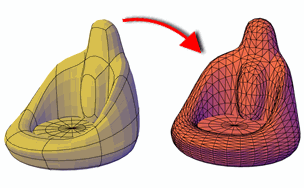

Gładkością i liczbą powierzchni wynikowej bryły 3D steruje zmienna systemowa SMOOTHMESHCONVERT. W poprzednim przykładzie przedstawiono przekształcanie w wygładzoną, zoptymalizowaną bryłę 3D; w kolejnym przykładzie zostanie przedstawione przekształcanie w płaszczyznową bryłę 3D, w której powierzchnie nie zostaną scalone ani zoptymalizowane.
W następujących tabelach przedstawiono listę obiektów, które można przekształcać w bryły, i niektóre ograniczenia związane z ich konwersją.
| Obiekt | Wymagane właściwości |
|---|---|
| Siatka | Powoduje zamknięcie przestrzeni bez przerw między krawędziami (z zachowaniem szczelności) |
| Polilinia | Jest zamknięta, proporcjonalna na szerokość i ma grubość |
| Polilinia | Jest zamknięta, ma zerową szerokość i ma grubość |
| Powierzchnia | Powoduje zamknięcie przestrzeni bez przerw między krawędziami (na przykład powierzchnia obrotowa z zakończeniami na obu końcach lub zamknięte obiekty siatkowe przekształcone w powierzchnie). Jeśli powierzchnie zamykają szczelny obszar, można je również przekształcić w bryłę poleceniem RZEŹBAPOW. |
| Obiekt | Opis |
|---|---|
| Polilinia | Nie może zawierać wierzchołków o zerowej szerokości. |
| Polilinia | Nie może zawierać segmentów o różnej szerokości. |
| Oddzielne obiekty symulujące zamkniętą powierzchnię | Nie może stanowić płaskiej powierzchni z przylegającymi krawędziami ani kostki 3D rozbitej na sześć regionów. Za pomocą polecenia KONWNABRYŁĘ nie można przekształcić tych oddzielnych obiektów z powrotem w bryłę. |
| Płaskie powierzchnie o przyległych krawędziach | Nie można przekształcać osobnych obiektów, chyba że ograniczają one przestrzeń bez przerw. Jeśli powierzchnie zamykają szczelny obszar, można je przekształcić w bryłę poleceniem RZEŹBAPOW. |
| Rozbita bryła 3D | Poleceniem KONWNABRYŁĘ nie można przekształcać osobnych obiektów (w tym przypadku regionów). Można je jednak przekształcić w bryłę poleceniem RZEŹBAPOW. |
Obiekty do konwertowania można wybrać przed uruchomieniem polecenia.
Zmienna systemowa DELOBJ steruje tym, czy geometria użyta do utworzenia obiektów 3D ma być po utworzeniu nowego obiektu automatycznie usuwana, czy też ma być wyświetlany monit o usunięcie obiektów.
Wyświetlane są następujące monity.
- Wybierz obiekty
-
Określa jeden lub wiele obiektów do przekształcenia w obiekty bryłowe 3D. Wybierać można obiekty o niezerowej grubości lub obiekty siatki.
Jeśli jeden lub więcej obiektów w zbiorze wskazań dla polecenia jest niewłaściwy, zostanie wyświetlony monit o ponowne wybranie obiektów.
