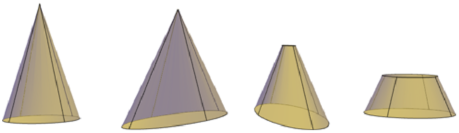

Utwórz stożek prosty lub stożek ścięty o okrągłej bądź eliptycznej podstawie.
Domyślnie podstawa stożka leży na płaszczyźnie XY bieżącego układu LUW. Wysokość stożka jest równoległa do osi Z.
Opcje tworzenia stożka
Następujące opcje umożliwiają sterowanie wielkością i obrotem tworzonych stożków:
- Ustaw wysokość i orientację. Użyj opcji Punkt końcowy osi w poleceniu STOŻEK. Użyj opcji Górny promień do określenia punktu końcowego osi jako punktu stożka lub środka górnej ściany. Punkt końcowy osi można umieścić w dowolnym miejscu przestrzeni 3D.
- Utwórz stożek ścięty. Użyj opcji Górny promień polecenia STOŻEK, aby utworzyć stożek ścięty, który będzie się zbiegać do eliptycznej lub płaskiej ściany.
Narzędzie Ostrosłup widzenia również jest dostępne z poziomu karty Modelowanie na palecie Narzędzia. Można również użyć uchwytów do zmodyfikowania wierzchołka (szczytu) stożka i przekształcenia go w płaską powierzchnię.
- Określ obwód i płaszczyznę podstawy. Opcja 3P (Trzy punkty) polecenia STOŻEK definiuje wielkość i płaszczyznę podstawy stożka gdziekolwiek w przestrzeni 3D.
- Zdefiniuj kąt zbiegu. Aby utworzyć bryłę stożkową wymagającą do zdefiniowania boków podania kąta, narysuj okrąg 2D. Następnie użyj polecenia WYCIĄGNIJ i opcji Kąt zwężania w celu zwężenia okręgu pod kątem wzdłuż osi Z. Ta metoda jednak tworzy bryłę w wyniku wyciągnięcia, a nie prawdziwy prymityw bryłowy stożka.
