Fazowanie łączy dwa obiekty, które stykają się w spłaszczonym lub ukośnym narożniku.
Fazowanie łączy obiekty za pomocą linii ustawionej pod kątem. Jest ono zwykle używane do prezentowania fazowanej krawędzi narożnika.
Można sfazować:
- Linie
- Polilinie
- Półproste
- Proste
- Bryły 3D (niedostępne w programie AutoCAD LT)
Polecenie FAZUJ może także zostać użyte do fazowania wszystkich narożników polilinii za pomocą jednego polecenia.
Jeśli oba obiekty leżą na tej samej warstwie, linia fazowania zostanie również narysowana na tej warstwie. W innym wypadku linia fazowania rysowana jest na warstwie bieżącej. Warstwa wpłynie na właściwości obiektu, w tym kolor i rodzaj linii.
Użyj opcji Wiele, aby wykonać fazowanie więcej niż jednej grupy obiektów bez opuszczania polecenia.
Fazowanie z podaniem długości fazy

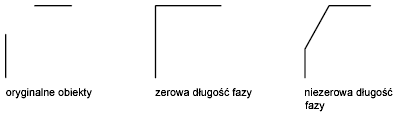

Wymiar fazy jest wielkością, o jaką jest skracany lub wydłużany każdy obiekt, aby połączyć się z linią fazowania lub osiągnąć punkt przecięcia z drugim obiektem. Jeśli wartości obu faz są równe zero, to oba obiekty zostaną wydłużone lub skrócone do punktu ich przecięcia bez rysowania linii fazowania. Aby zmienić bieżącą odległość fazowania na 0, należy podczas wybierania obiektów nacisnąć i przytrzymać klawisz Shift.

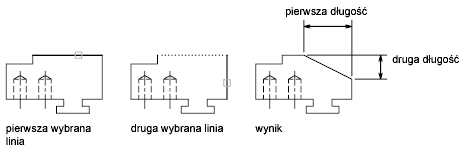

W następnym przykładzie dla pierwszej fazy został podany wymiar 0.5, a dla drugiej 0.25. Po określeniu długości faz zostały wybrane dwie linie.
Ucinanie i wydłużanie fazowanych obiektów
Standardowo podczas fazowania obiekty są ucinane, ale stosując opcję Utnij, można ustalić, czy obiekty zostaną ucięte czy też pozostaną niezmienione.
Fazowanie z podaniem długości i kąta
Można fazować dwa obiekty, określając na pierwszym obiekcie punkt początkowy linii fazowania, a następnie kąt, jaki linia fazowania tworzy z tym obiektem.

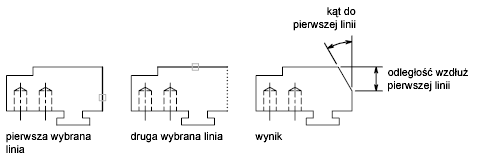

W tym przykładzie zostanie wykonana faza między dwoma liniami, w której linia fazowania zaczyna się 1.5 jednostki od końca pierwszej linii i będzie biegła pod kątem 30 stopni do tej linii.
Fazowanie polilinii i segmentów polilinii

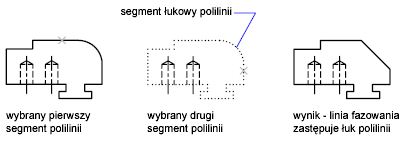

Segmenty polilinii można fazować, jeśli ze sobą sąsiadują lub są rozdzielone tylko jednym segmentem łuku. Jeżeli są one rozdzielone segmentem łuku, jak pokazano na ilustracji, fazowanie usunie łuk i zastąpi go linią fazowania.
Można również fazować punkty końcowe otwartej polilinii. Operacja ta tworzy zamkniętą polilinię.
Fazowanie całej polilinii
Podczas fazowania całej polilinii fazowane jest każde przecięcie. W celu uzyskania najlepszych rezultatów powinno się zachować równe długości pierwszej i drugiej fazy.

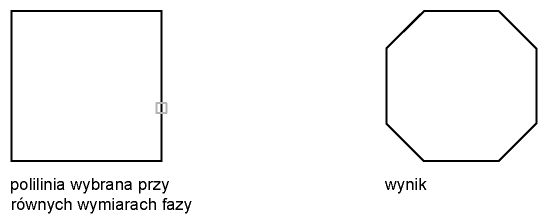

W tym przykładzie długości faz mają równe wartości.
Podczas fazowania całej polilinii fazowane są tylko te segmenty, które są na tyle długie, aby dostosować wymiar fazy. Na następnej ilustracji niektóre segmenty polilinii są za krótkie, aby można je było fazować.
