Ukosuje krawędzie obiektów.
Określone odległości i kąty są stosowane w kolejności zaznaczania obiektów.
Istnieje możliwość fazowania linii, polilinii, promieni i prostych.
Jeśli produkt obsługuje modelowanie 3D, można również fazować bryły 3D i powierzchnie. Po wybraniu siatki, dla której ma zostać przeprowadzona operacja fazowania, przed przeprowadzeniem tej operacji można wybrać przekształcenie jej w bryłę lub powierzchnię. (Niedostępne w programie AutoCAD LT).
Wyświetlane są następujące monity.

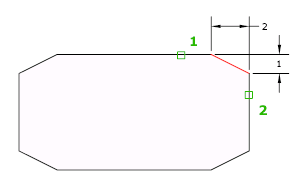

Określa pierwszą z dwóch krawędzi wymaganych do zdefiniowania dwuwymiarowego fazowania.
Jeżeli zostaną wybrane linie lub polilinie, ich długości dostosują się, aby pasować do linii fazowania. Aby zmienić bieżącą odległość fazowania na 0, należy podczas wybierania obiektów przytrzymać wciśnięty klawisz Shift.
Jeżeli wybranymi obiektami są segmenty linii lub polilinie 2D, to muszą one przylegać lub być oddzielone przez maksymalnie jeden segment. Jeżeli są oddzielone przez inny segment polilinii, polecenie FAZUJ usuwa segment, który oddziela je i zastępuje go fazowaniem.

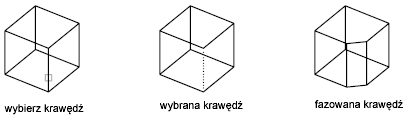

Można również wybrać krawędź bryły 3D do fazowania, a następnie wskazać, która z dwóch sąsiadujących powierzchni jest powierzchnią bazową. (Niedostępne w programie AutoCAD LT).
(Niedostępne w programie AutoCAD LT).

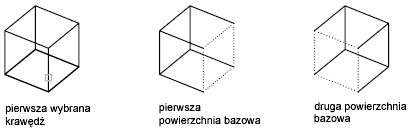

Wprowadzenie o lub naciśnięcie klawisza Enter spowoduje ustawienie wybranej powierzchni jako powierzchni bazowej. Wprowadzenien powoduje wybranie jednej z dwóch sąsiednich powierzchni przylegających do wskazanej krawędzi.
Po wybraniu powierzchni bazowej i wymiarów faz należy wybrać krawędzie powierzchni bazowej do fazowania. Można wybierać krawędzie pojedynczo lub wszystkie krawędzie jednocześnie.
(Niedostępne w programie AutoCAD LT).
Wybiera pojedynczą krawędź do fazowania.
(Niedostępne w programie AutoCAD LT).

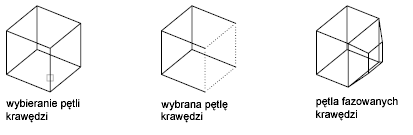

Przełącza do trybu Pętla.
(Niedostępne w programie AutoCAD LT).
Wybiera wszystkie krawędzie powierzchni bazowej.
Cofa poprzednią operację w poleceniu.
Fazuje całą polilinię 2D.
Przecinające się segmenty polilinii zostaną zfazowane na każdym wierzchołku polilinii. Fazy stają się nowymi segmentami polilinii.
Jeśli polilinia zawiera segmenty zbyt krótkie do dopasowania do odległości fazowania, to te segmenty nie są fazowane.
Ustala odległość fazowania od punku końcowego wybranej krawędzi.
Jeżeli obie odległości zostały ustawione na zero, polecenie FAZUJ rozciąga lub ucina dwie linie, aby kończyły się w tym samym punkcie.
Ustawia długość fazowania używając długości fazowania dla pierwszej linii i kąta dla drugiej linii.
Określa, czy polecenie FAZUJ ucina wybrane krawędzie do punktów końcowych linii fazowania.
Jeżeli zmienna systemowa TRIMMODE jest ustawiona na 1, polecenie FAZUJ obcina przecinające się linie w punktach końcowych linii fazowania. Jeżeli wybrane linie nie przecinają się, polecenie FAZUJ wydłuża lub przycina je tak, aby się przecięły. Jeżeli zmienna TRIMMODE ma ustawioną wartość 0, fazowanie jest tworzone bez przycinania wybranych linii.
Określa, czy polecenie FAZUJ używa dwóch odległości, czy odległości i kąta do utworzenia fazowania.
Fazuje krawędzie więcej niż jednego zestawu obiektów.
Umożliwia sterowanie odległością fazowania za pomocą wyrażenia matematycznego. Aby wyświetlić listę dozwolonych operatorów i funkcji, zobacz Sterowanie geometrią za pomocą Menedżera parametrów.
