Reflektor świetlny rzuca skupioną wiązkę światła, podobnie jak latarka, reflektor prowadzący w teatrze czy reflektor samochodowy. Reflektor świetlny emituje ukierunkowany stożek światła. Można regulować kierunek światła oraz wielkość stożka światła. Podobnie jak w przypadku światła punktowego, dla reflektora świetlnego można ręcznie określić, że jego natężenie ma maleć wraz z odległością. Jednak natężenie reflektora świetlnego zawsze maleje również w zależności od kąta względem wektora kierunkowego reflektora. To tłumienie jest kontrolowane przez kąty wiązki i zaniku reflektora świetlnego. Reflektory świetlne są używane do wyróżniania (podświetlania) elementów i obszarów modelu.
Reflektory świetlne przy oświetleniu fotometrycznym
W przypadku oświetlenia fotometrycznego natężenie wiązki spada do 50 procent. Natężenie wiązki w przypadku oświetlenia standardowego wynosi 100 procent. Natężenie reflektora świetlnego spada do zera dla jego kąta zaniku. Dodatkowe właściwości światła punktowego staną się dostępne po ustawieniu wartości zmiennej LIGHTINGUNITS na 1 (jednostki amerykańskie) lub 2 (międzynarodowy układ SI) dla oświetlenia fotometrycznego:
- Natężenie źródła oświetlenia. Określa macierzystą jasność źródła światła. Określa natężenie, strumień lub jaskrawość lampy.
- Natężenie wynikowe. Określa ostateczną jasność światła. (Iloczyn natężenia źródła oświetlenia i współczynnika natężenia. Tylko do odczytu).
- Kolor oświetlenia. Określa macierzysty kolor światła wyrażony w stopniach Kelvina lub w sposób standardowy.
- Kolor wynikowy. Określa ostateczny kolor światła. Jest on wyznaczony przez połączenie koloru oświetlenia z kolorem filtru. (Iloczyn koloru światła i koloru filtru. Tylko do odczytu).
Jeśli jednostki oświetlenia rysunku są fotometryczne, właściwość określająca rodzaj tłumienia jest wyłączana. Światła fotometryczne mają ustalone tłumienie odwrotnie kwadratowe. Tłumienie zaniku wiązki w obrazie renderowanym jest inne niż w przypadku oświetlenia standardowego i opiera się na innych formułach matematycznych.

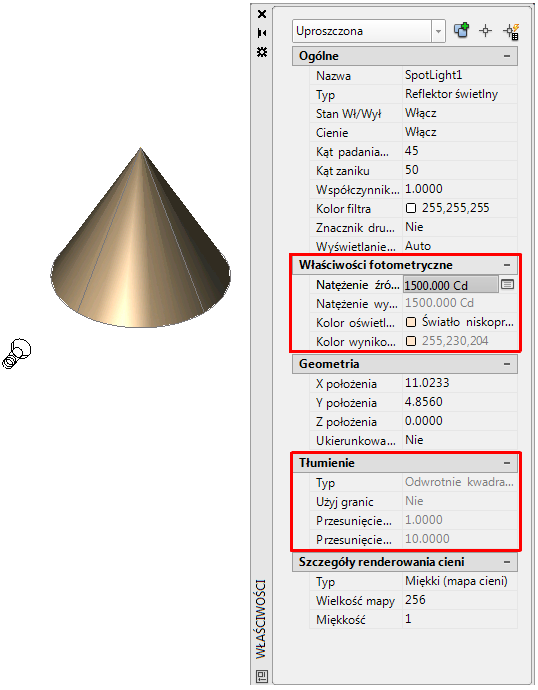

Oto przykład fotometrycznego reflektora świetlnego i palety właściwości oświetlenia z wyróżnionymi właściwościami fotometrycznymi:
