stany obiektu przekroju

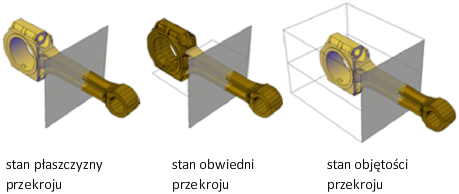

Występują następujące stany obiektu przekroju:
- Płaszczyzna przekroju. Wyświetlane są linia przekroju oraz wskaźnik przezroczystej płaszczyzny przekroju. Płaszczyzna przekroju rozciąga się w nieskończoność we wszystkich kierunkach.
- Obwiednia przekroju. Kostka 2D przedstawia wydłużenie XY płaszczyzny przekroju. Płaszczyzna przekroju rozciąga się w nieskończoność wzdłuż osi Z.
- Objętość przekroju. Kostka 3D przedstawia wydłużenie płaszczyzny przekroju we wszystkich kierunkach.
Klikając uchwyt Menu, wyświetlany po wybraniu obiektu przekroju, można przełączać stany obiektu.
właściwości obiektu przekroju
Właściwości obiektu przekroju są zmieniane w taki sam sposób, w jaki zmieniane są właściwości wszystkich innych obiektów programu AutoCAD. W przypadku każdego obiektu przekroju można zmienić nazwę, warstwę i rodzaj linii. Ponadto można zmienić kolor i stopień przezroczystości wskaźnika płaszczyzny przekroju (płaszczyzna przekroju).
