Oto lista części wymiaru wraz z ich opisami.

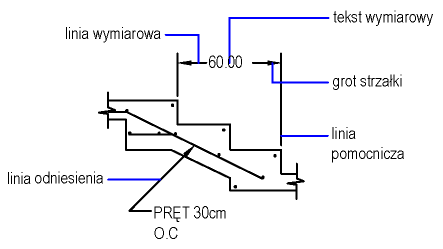

Wymiary mają kilka wyróżniających je elementów: tekst wymiaru, linie wymiarowe, groty strzałek i pomocnicze linie wymiarowe.
Tekst wymiaru jest ciągiem tekstowym, który zazwyczaj wskazuje wartość pomiaru. Tekst może również zawierać przedrostki, przyrostki oraz tolerancje.
A Linia wymiarowa wskazuje kierunek i zasięg wymiaru. W wymiarach kątowych linia wymiarowa jest łukiem.
Groty strzałek, nazywane również znakami zakończenia, są wyświetlane na każdym końcu linii wymiarowych. Dla strzałek lub znaków zaznaczeń można określić różne rozmiary i kształty.
Pomocnicze linie wymiarowe, nazywane również liniami rzutowania, rozciągają się do elementu do linii wymiaru.
Znacznik środka jest małym krzyżykiem, który oznacza środek okręgu lub łuku.
Linie środkowe są liniami łamanymi, które oznaczają środek okręgu lub łuku.
