Wymiarowanie

Wymiarowanie jest procesem dodawania do rysunku opisów zawierających wielkości zmierzonych obiektów.

Można tworzyć wymiary dla wielu różnych typów obiektów w wielu kierunkach. Podstawowe typy wymiarowania

• Liniowy
• Promieniowy (promień, średnica i ucięcie)
• Kątowy
• Współrzędne
• Długość łuku

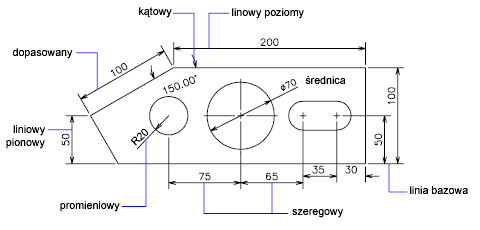

Wymiary liniowe mogą być poziome, pionowe, normalne, obrócone, dopasowane do linii bazowej lub szeregowe. Kilka przykładów zostało przedstawionych na ilustracji.

Ponad 70 zorientowanych na wymiarowanie ustawień w Menedżerze stylów wymiarowania umożliwia sterowanie niemal wszystkimi aspektami wyglądu wymiarów. Można na przykład ustawić precyzyjne odstępy między pomocniczymi liniami wymiarowymi a wymiarowanym obiektem. Wszystkie te ustawienia można zapisać jako jeden lub więcej stylów wymiarowania. W przypadku zapisania stylów wymiarowania w pliku szablonu rysunku (dwt) będą one dostępne zawsze podczas rozpoczynania tworzenia nowego rysunku.

Uwaga:

Aby uprościć organizację rysunku i skalowanie wymiarów, zaleca się tworzenie wymiarów na układach, a nie w obszarze modelu.
