Ćwiczenie 3: Przeprowadzenie analizy kontrolnej mapy po ręcznym wprowadzeniu danych

Celem tego ćwiczenia jest ręczne wprowadzenie danych geodezyjnych w celu przeprowadzenia analizy kontrolnej mapy.

Taka metoda wykonania analizy kontrolnej jest przydatna, kiedy należ sprawdzić dane geodezyjne, które nie istnieją jako etykiety na rysunku. Tę metodę można zastosować na przykład do wprowadzenia danych pomiarowych z rysunku papierowego.

Ćwiczenie stanowi kontynuację części Ćwiczenie 2: Wykonywanie analizy kontroli mapy za pomocą etykiet działki.

Okno dialogowe Ustaw analizę kontroli mapy

Uwaga:

W tym ćwiczeniu jest używany rysunek Survey-5B.dwg, który został zmodyfikowany w poprzednim ćwiczeniu.

Segmenty działki po prawej stronie obszaru nie są opisane etykietami. Z uwagi na to, że dane nie są dostępne w etykietach działki, informacje dotyczące kontroli mapy należy wpisać ręcznie.

1. Kliknij kartę Analizapanel Dane terenulistę rozwijaną PomiarKontrola mapy.
2. Jeśli zostanie wyświetlony komunikat, że nie można korzystać z wiersza polecenia, kiedy polecenie jest aktywne, kliknij przycisk OK.
3. W oknie dialogowym Analiza kontrolna mapy sprawdź, czy jest wyłączona opcja Użyj interfejsu wiersza polecenia.
4. Kliknij ikonę Widok wejściowy.

   Widok wejściowy udostępnia interfejs, w którym można dodać dane do analizy kontrolnej mapy.

Wprowadzanie danych dotyczących działek

1. Kliknij ikonę Nowa kontrola mapy.
2. W oknie dialogowym Analiza kontrolna mapy wpisz nazwę kontroli mapy Działka, wprowadzanie ręczne.
3. Aby określić punkt początkowy, należy wpisać następujące wartości:
   • Współrzędna wschodnia: 5576.199
   • Współrzędna północna: 5291.0640

   Ikona oznacza punkt początkowy.

4. Kliknij ikonę Nowy bok.
5. Rozwiń kolekcję Bok 1. Określ następujące parametry:
   Uwaga:

   Zauważmy, że ikona jest wyświetlana obok kolekcji boku oraz obok kolekcji kontroli mapy najwyższego poziomu. Oznacza to, że kontrola mapy nie jest kompletna, ponieważ konieczne są dodatkowe dane dotyczące boku.

   • Typ boku: Linia
   • Typ kąta: Kierunek
   • Kąt: N00 00 10E
   • Odległość: 16.330
6. Kliknij ikonę Nowy bok.
7. Rozwiń kolekcję Bok 2. Określ następujące parametry:
   • Typ boku: Łuk
   • Kierunek łuku: W prawo
   • Promień: 20.00
   • Długość łuku: 21.550
8. Kliknij ikonę Nowy bok.
9. Rozwiń kolekcję Bok 3. Określ następujące parametry:
   • Typ boku: Łuk
   • Kierunek krzywej: Przeciwnie do ruchu wskazówek zegara
   • Promień: 75.00
   • Długość łuku: 80.800
10. Kliknij ikonę Nowy bok.
11. Rozwiń kolekcję Bok 4. Określ następujące parametry:
    • Typ boku: Linia
    • Kąt: N90 00 00E
    • Odległość: 99.990
12. Kliknij ikonę Nowy bok.
13. Rozwiń kolekcję Bok 5. Określ następujące parametry:
    • Typ boku: Linia
    • Kąt: S0 00 00E
    • Odległość: 100
14. Kliknij ikonę Nowy bok.
15. Rozwiń kolekcję Bok 6. Określ następujące parametry:
    • Typ boku: Linia
    • Kąt: N89 59 54W
    • Odległość: 149.990

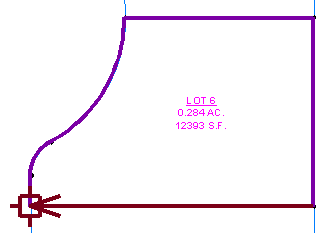

    Strzałka kierunku dotyka punktu początkowego.


16. Kliknij ikonę Widok wyjściowy.

    W widoku wyjściowym będą wyświetlone wyniki analizy kontrolnej mapy. Dowiesz się, jak pracować z danymi wyjściowymi w części Ćwiczenie 4: Praca z danymi kontroli mapy.

Aby kontynuować naukę za pomocą samouczka, przejdź do części Ćwiczenie 4: Praca z danymi kontroli mapy.
