Ćwiczenie 2: Przeprowadzenie analizy kontrolnej mapy za pomocą etykiet działki

Celem tego ćwiczenia jest użycie danych w etykietach segmentów działki w celu przeprowadzenia analizy kontrolnej mapy.

Polecenie Kontrola mapy figury sprawdza długość, przebieg, obwód, powierzchnię, błąd zamknięcia i dokładność figury. Rozpoczyna się na początku figury i oblicza współrzędne XY wierzchołka dla każdego segmentu. Obliczenia te są oparte na rzeczywistych wartościach w etykietach, a nie na kierunku odwrotnym i danych o odległości/łuku, a także dokładności liniowej i kątowej (określonej w ustawieniach bazy danych geodezyjnych).

Ta metoda analizy kontrolnej mapy jest stosowana do ostatecznej kontroli zamknięcia. Dane do analizy kontrolnej mapy są pobierane z etykiet segmentów działki. Dokładność analizy kontrolnej mapy jest oparta na dokładności etykiet.

Ćwiczenie stanowi kontynuację części Ćwiczenie 1: Wyświetlanie informacji odwrócenia i kontroli mapy dla figury pomiarowe.

Okno dialogowe Ustaw analizę kontroli mapy

1. Otwórz Survey-5B.dwg, który znajduje się w folderze rysunków samouczka.

   Rysunek ten zawiera mały podpodział z kilkoma działkami Wszystkie segmenty działki po lewej stronie obszaru są opisane etykietami. Zauważmy, że wzdłuż ślepej ulicy etykiety linii i łuku zostały zamienione na oznaczenia, a ich dane są wyświetlane w tabeli po lewej stronie obszaru. Analiza kontrolna mapy zostanie przeprowadzona na działce LOT 5.

2. Kliknij kartę Analizapanel Dane terenulistę rozwijaną PomiarKontrola mapy.
3. Jeśli zostanie wyświetlony komunikat, że nie można korzystać z wiersza polecenia, kiedy polecenie jest aktywne, kliknij przycisk OK.
4. W oknie dialogowym Analiza kontrolna mapy sprawdź, czy jest włączona opcja Użyj interfejsu wiersza polecenia.
5. Kliknij ikonę Widok wejściowy.

   Widok wejściowy udostępnia interfejs, w którym można dodać dane do analizy kontrolnej mapy.

Przeprowadzenie kontroli mapy na etykietach działek

1. Kliknij ikonę Nowa kontrola mapy.
2. W wierszu polecenia wpisz nazwę kontroli mapy Etykiety działki.
3. W odpowiedzi na monit o określenie punktu początkowego kliknij punkt przecięcia linii działki pod oznaczeniem etykiety L1.

   Ikona oznacza punkt początkowy.

4. Wybierz oznaczenie etykiety L1 nad punktem początkowym.

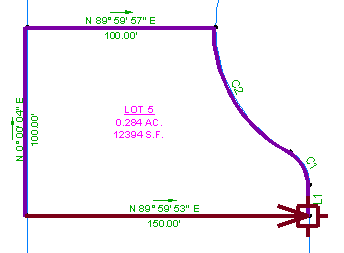

   W punkcie początkowym jest wyświetlany tymczasowy rysunek strzałki. Zauważmy, że strzałka jest skierowana w stronę przeciwną do działki LOT 5.

5. W wierszu polecenia wprowadź R, aby odwrócić kierunek strzałki.
6. Wybierz oznaczenie etykiety C1.

   Zauważmy, że tymczasowa linia i strzałka pokazują nieprawidłowy kierunek.

7. Wpisz F, aby odwrócić strzałkę.
8. Wybierz oznaczenie etykiety C2.
9. Zaznacz czwartak nad etykietą odległości po lewej stronie strzałki. Wpisz R, aby odwrócić kierunek.
10. Zaznacz część obejmującą 100.00 stóp czwartaka nad etykietą odległości poniżej strzałki.

    Na końcu bieżącej linii zostanie wyświetlona ikona , a w wierszu polecenia pojawi się informacja o braku danych do zdefiniowania segmentu. Przyczyną jest to, że bieżący segment jest linią działki, która jest używana przez wszystkie działki po lewej stronie obszaru.

11. Zaznacz część etykiety objętą czwartakiem. Wpisz R, aby odwrócić kierunek.
12. Zaznacz czwartak nad etykietą odległości po prawej stronie strzałki.

    Strzałka wróci do punktu początkowego.


13. Naciśnij klawisz Enter, aby zakończyć sesję polecenia.

    Zauważmy, że w oknie dialogowym Analiza kontrolna mapy można edytować dowolny bok utworzony podczas analizy kontrolnej mapy.

14. Kliknij ikonę Widok wyjściowy.

    W widoku wyjściowym będą wyświetlone wyniki analizy kontrolnej mapy. Dowiesz się, jak pracować z danymi wyjściowymi w części Ćwiczenie 4: Praca z danymi kontroli mapy.

Aby kontynuować, przejdź do części Ćwiczenie 3: Wykonywanie analizy kontroli mapy poprzez ręczne wprowadzanie danych.
