Ćwiczenie 3: Dalszy podział działki za pomocą linii przesunięcia

W tym ćwiczeniu działka zostanie podzielona na kolejne segmenty zdefiniowane przez kąt i front.

Ćwiczenie stanowi kontynuację części Ćwiczenie 2: Podział działki za pomocą dowolnego segmentu.

Określanie ustawień tworzenia działki

1. Otwórz Parcel-1C.dwg, która jest dostępna w folderze rysunków samouczka.
2. Kliknij kartę Narzędzia głównepanel Utwórz projektlistę rozwijanąDziałkaNarzędzia tworzenia działki.
3. Na pasku narzędzi Narzędzia układu działki kliknij przycisk .
4. Określ następujące parametry:

   Zauważmy, że po określeniu wszystkich parametrów w dolnej części okna Narzędzia układu działki wyświetlana jest grafika podglądu.

   Określenie wymiarów działki

   Układ automatyczny

   • Powierzchnia minimalna: 7000.00
   • Front minimalny: 40.0000
   • Użyj frontu minimalnego przy odsunięciu: Tak
   • Odsunięcie frontu: 20.0000
   • Szerokość minimalna: 40.0000
   • Głębokość minimalna: 50.0000
   • Użyj głębokości maksymalnej: Tak
   • Głębokość maksymalna: 200.0000
   • Preferencja wielu rozwiązań: Użyj najmniejszego obszaru
   • Tryb automatyczny: Nie
   • Dystrybucja pozostałych: Umieść pozostałość w ostatniej działce
     Uwaga:

     Gdy opcja Tryb automatyczny jest wyłączona, ustawienie Dystrybucja pozostałych nie wpływa na układ działki. To ustawienie zostanie użyte w późniejszych ćwiczeniach.

Tworzenie indywidualnych działek za pomocą linii przesunięcia

1. Na pasku narzędzi Narzędzia układu działki kliknij przycisk Linia przesunięcia — Utwórz.
2. W oknie dialogowym Utwórz działki — Układ dla opcji Styl działki wybierz opcję Single-Family. W innych ustawieniach pozostaw wartości domyślne. Kliknij przycisk OK.
3. Kliknij etykietę powierzchni działki Single-Family: 101.

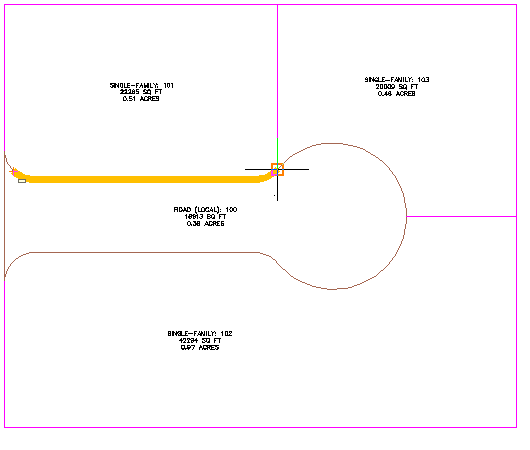

4. Określ punkty początkowy i końcowy frontu działki, jak pokazano na poniższym rysunku.

   Zauważmy, że podczas przemieszczania kursora w celu określenia punktu końcowego wyświetlana jest żółta linia oznaczająca proponowany front.

   Uwaga:

   Po określeniu punktu początkowego frontu nie należy lokalizować względem początku łuku. Jeśli front rozpoczyna się w punkcie początkowym łuku, rozwiązanie nie zostanie znalezione.


5. Wprowadź kąt frontu równy 90 stopni.

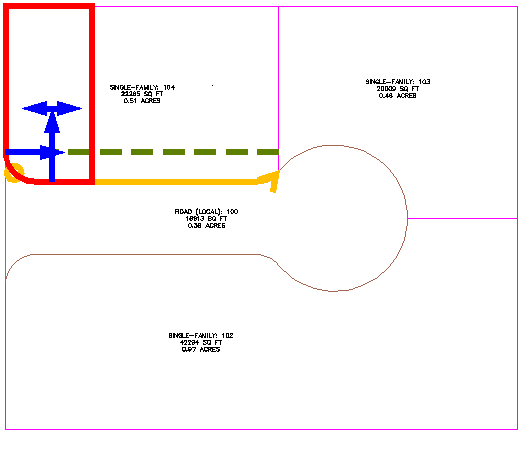

   Wyświetlana jest grafika podglądu parametrów tworzenia działki i proponowane rozwiązanie. Grafika przypomina tę wyświetlaną podczas określania parametrów tworzenia działki w oknie Narzędzia układu działki.


6. Naciśnij klawisz Enter.

   Tworzona jest na rysunku nowa działka z etykietami i wyświetlany jest podgląd następnej działki.

7. W oknie dialogowym Narzędzia układu działki dla parametru Powierzchnia minimalna wprowadź wartość 8000.

   Zauważmy, że grafika podglądu jest aktualizowana w celu odzwierciedlenia zmienionej wartości powierzchni.

8. Naciśnij klawisz Enter.

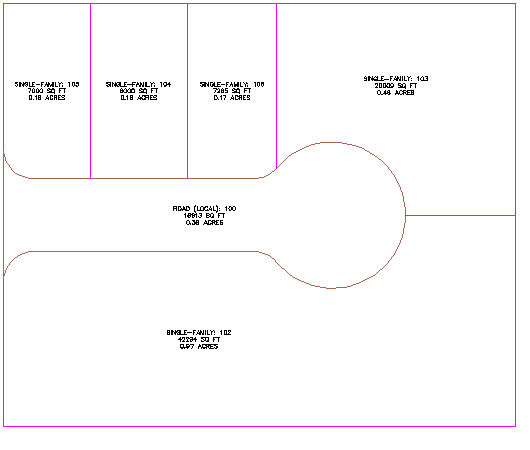

   Tworzone są dwie nowe działki z etykietami.



Równoczesne tworzenie wielu działek

1. Na pasku narzędzi Narzędzia układu działki kliknij przycisk Linia przesunięcia — Utwórz.
2. W polu Układ automatyczny określ następujące parametry:
   • Tryb automatyczny: Tak
   • Dystrybucja pozostałych: Umieść pozostałość w ostatniej działce
3. Kliknij etykietę powierzchni dużej działki znajdującej się w południowej części obszaru.

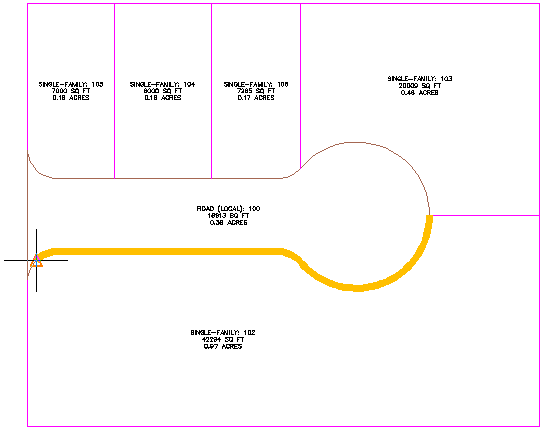

4. Określ punkty początkowy i końcowy frontu działki, jak pokazano na poniższym rysunku.

5. Wprowadź kąt frontu równy 90 stopni.

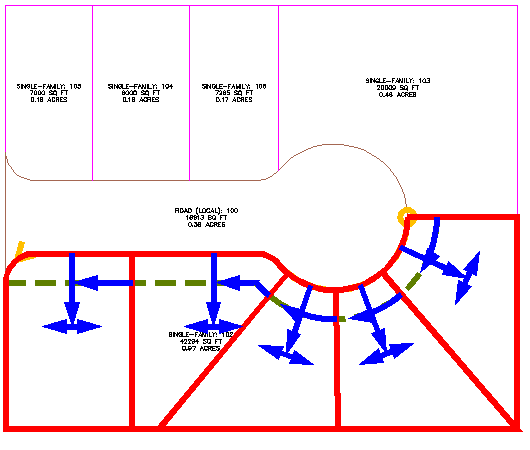

   Zostanie wyświetlony podgląd proponowanych działek.


6. Naciśnij klawisz Enter.

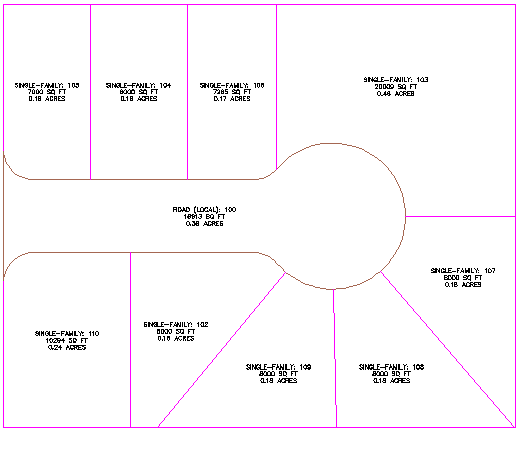

   Tworzone są nowe działki z etykietami.

   Uwaga:

   Położenie niektórych linii działki zostanie skorygowane w samouczku Edycja danych działki.


7. Naciśnij klawisz ESC, aby zakończyć polecenie.

Aby kontynuować naukę za pomocą samouczka, przejdź do części Ćwiczenie 4: Podział działki za pomocą linii obrotu.
