Ćwiczenie 4: Podział działki za pomocą linii obrotu

W tym ćwiczeniu działka zostanie podzielona za pomocą segmentu obracającego się z punktu referencyjnego znajdującego się na linii tylnej.

Ćwiczenie stanowi kontynuację części Ćwiczenie 3: Podział działki za pomocą linii przesunięcia.

Określanie ustawień tworzenia działki

1. Otwórz Parcel-1D.dwg, która jest dostępna w folderze rysunków samouczka.
2. Kliknij kartę Narzędzia głównepanel Utwórz projektlistę rozwijanąDziałkaNarzędzia tworzenia działki.
3. Na pasku narzędzi Narzędzia układu działki kliknij przycisk .
4. Określ następujące parametry:

   Zauważmy, że po określeniu wszystkich parametrów w dolnej części okna Narzędzia układu działki wyświetlana jest grafika podglądu.

   Określenie wymiarów działki

   Układ automatyczny

   • Powierzchnia minimalna: 8000.00
   • Front minimalny: 40.0000
   • Użyj frontu minimalnego przy odsunięciu: Tak
   • Odsunięcie frontu: 20.0000
   • Szerokość minimalna: 40.0000
   • Głębokość minimalna: 50.0000
   • Użyj głębokości maksymalnej: Tak
   • Głębokość maksymalna: 200.0000
   • Preferencja wielu rozwiązań: Użyj najmniejszego obszaru
   • Tryb automatyczny: Nie
   • Dystrybucja pozostałych: Umieść pozostałość w ostatniej działce

Tworzenie działek za pomocą linii obrotu

1. Na pasku narzędzi Narzędzia układu działki kliknij przycisk Linia obrotu — Utwórz.
2. W oknie dialogowym Utwórz działki — Układ dla opcji Styl działki wybierz opcję Single-Family. W innych ustawieniach pozostaw wartości domyślne. Kliknij przycisk OK.
3. Wybierz na rysunku etykietę powierzchni dużej działki znajdującej się w północno-wschodnim narożniku obszaru.

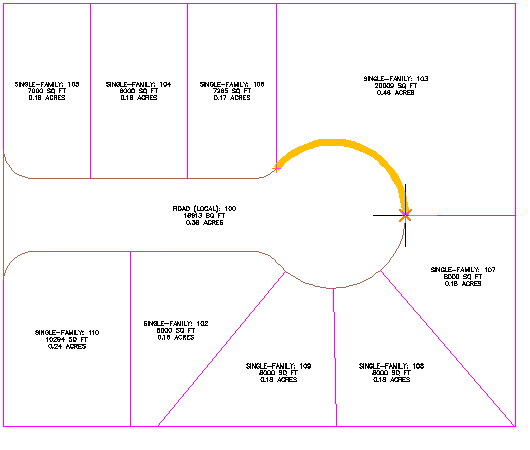

4. Określ punkty początkowy i końcowy frontu działki, jak pokazano na poniższym rysunku.

   Zauważmy, że podczas przemieszczania kursora w celu określenia punktu końcowego wyświetlana jest żółta linia oznaczająca proponowany front.


5. Kliknij północno-wschodni narożnik działki, aby określić punkt obrotu.

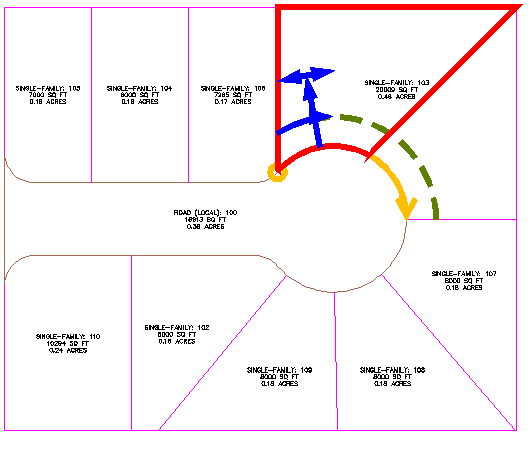

   Wyświetlona zostanie grafika podglądu.


6. Naciśnij klawisz Enter, aby utworzyć działkę.

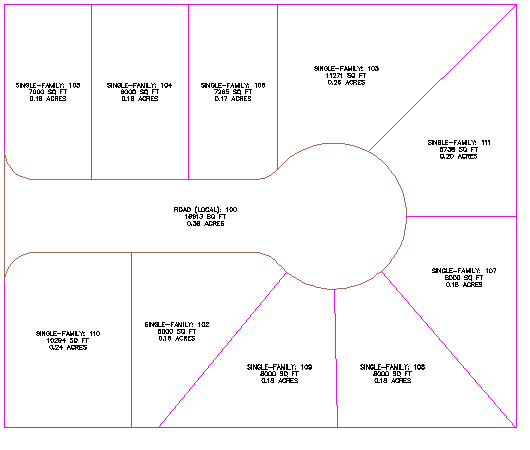

   Zostanie utworzona nowa działka wraz z etykietami.


7. Naciśnij klawisz ESC, aby zakończyć polecenie.

Aby kontynuować naukę za pomocą samouczka, przejdź do części Ćwiczenie 5: Praca z liniami trasowania i działkami.
