W tym samouczku pokazano tworzenie powierzchni TIN oraz dodawanie danych warstwicy, linii nieciągłości i obwiedni do powierzchni.
Po utworzeniu powierzchni jej nazwa jest wyświetlana w kolekcji Powierzchnie w oknie Obszar narzędzi, na karcie Nawigator. W tym miejscu można wykonać inne operacje, takie jak dodawanie danych i edycja powierzchni. Po pierwszym utworzeniu powierzchnia jest pusta i dlatego nie jest widoczna na rysunku.
Po dodaniu danych jest wyświetlana w sposób odpowiadający ustawieniom skonfigurowanym w stylu powierzchni, do której istnieją odnośniki.
Powierzchnie TIN
Powierzchnia TIN jest zbudowana z trójkątów, które tworzą nieregularną sieć triangulowaną. Linie TIN to linie tworzące triangulację sieci.
Konstruowanie linii TIN w programie AutoCAD Civil 3D odbywa się przez połączenie punktów powierzchni leżących najbliżej siebie. Przecięcia linii TIN powodują powstawanie trójkątów. Rzędna punktów powierzchni jest wyznaczana przez interpolację rzędnych wierzchołków trójkątów, w których zawierają się te punkty.

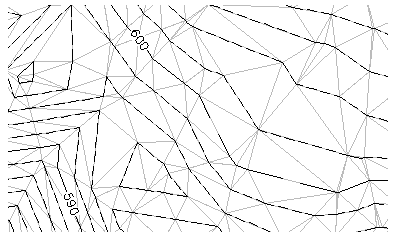

Powierzchnia TIN z wyświetlanymi liniami warstwic
Dane warstwicy
Warstwice są graficzną reprezentacją zmian rzędnych powierzchni. Powierzchnię można utworzyć na postawie warstwic narysowanych jako polilinie 2D lub 3D o współrzędnych X, Y i Z.
Obwiednie
Obwiednie to zamknięte wieloboki wpływające na sposób wyświetlania trójkątów leżących wewnątrz lub poza nimi. Obwiednia zewnętrzna definiuje zakres powierzchni. Wszystkie trójkąty znajdujące się wewnątrz obwiedni są widoczne, a wszystkie trójkąty na zewnątrz — niewidoczne.
Obszary ukryte przez zastosowanie obwiedni nie są uwzględniane w obliczeniach, na przykład łącznego obszaru czy objętości.
Konstruowanie obwiedni rozpoczyna się od zaznaczenia wieloboków znajdujących się na rysunku. W definicji powierzchni będzie wyświetlany liczbowy identyfikator oraz lista wierzchołków każdej obwiedni.

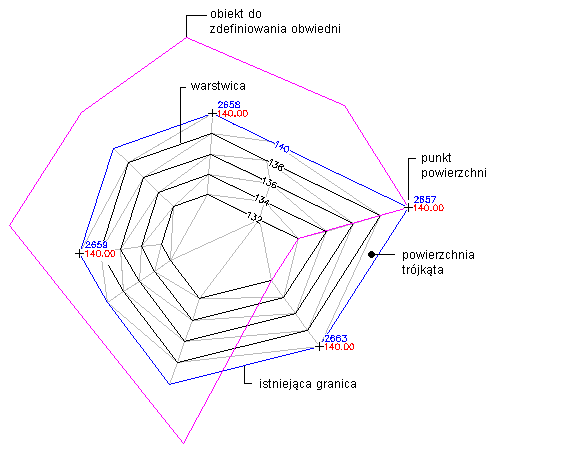

Powierzchnia przed dodaniem nieniszczącej obwiedni zewnętrznej

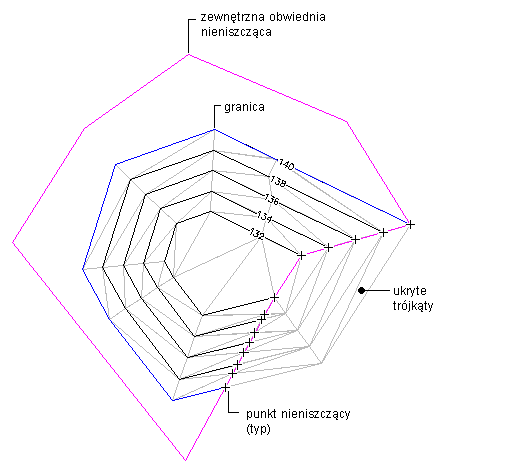

Skutki zastosowania nieniszczącej obwiedni zewnętrznej
Linie nieciągłości
Linie nieciągłości służą do wyznaczania liniowych cech powierzchni, takich jak ściany oporowe, krawężniki, grzbiety czy strumienie. Przebieg triangulacji powierzchni jest wymuszany przez linie nieciągłości. Triangulacja biegnie wzdłuż linii nieciągłości — żaden trójkąt nie przecina takiej linii.
Linie nieciągłości są niezbędne do utworzenia dokładnego modelu powierzchni. Linie nieciągłości mają duże znaczenie, ponieważ stanowią interpolację danych; nie reprezentują tylko samych danych określających kształt modelu.
Rolę linii nieciągłości mogą pełnić trójwymiarowe linie i polilinie. Każdy wierzchołek polilinii jest przekształcany w punkt TIN o tych samych współrzędnych XYZ. W przypadku linii trójwymiarowych każda zaznaczona linia funkcjonuje jako dwupunktowa linia nieciągłości.
