Ćwiczenie 2: Dodawanie danych punktów do powierzchni

W tym ćwiczeniu do bieżącego rysunku zostaną zaimportowane dane punktów z pliku tekstowego.

Ćwiczenie stanowi kontynuację części Ćwiczenie 1: Tworzenie nowej powierzchni TIN.

Importowanie danych punktów do bieżącego rysunku

1. Otwórz rysunek Surface-1A.dwg znajdujący się w folderze rysunków samouczka.

   Rysunek zawiera definicję pustej powierzchni o nazwie EG.

2. Kliknij kartę Zmień panel Dane terenuPowierzchnia.
3. Kliknij kolejno kartę Powierzchnia panel Zmień Dodaj danePliki punktów.
4. W obszarze Wybrane pliki kliknij przycisk .
5. W oknie dialogowym Wybierz plik źródłowy przejdź do foldera samouczka. Wybierz plik Surface-1A-PENZD (space delimited).txt. Kliknij przycisk Otwórz.
6. W oknie dialogowym Dodaj plik punktów w obszarze Określ format pliku punktów wybierz opcję PENZD (rozdzielane spacjami).
7. W oknie dialogowym Dodaj plik punktów kliknij przycisk OK.
8. W wierszu polecenia wprowadź polecenie ZE.

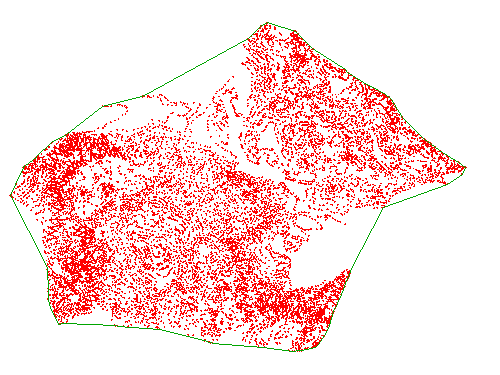

   Powierzchnia zawierająca zaimportowane dane punktów jest wyświetlana na rysunku.



Aby kontynuować, przejdź do części Ćwiczenie 3: Dodawanie linii nieciągłości do powierzchni.

Temat nadrzędny: Samouczek: Tworzenie i dodawanie danych do powierzchni
